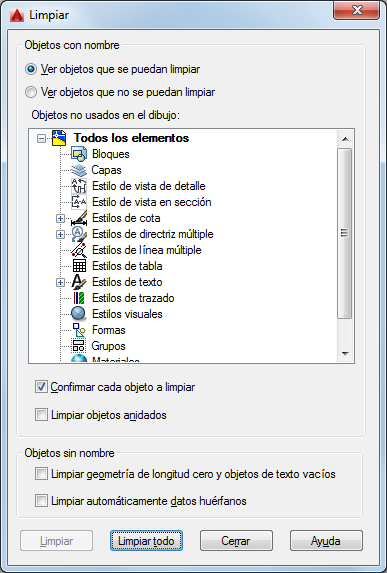

Cuadro de diálogo Limpiar

Elimina del dibujo los elementos que no se estén utilizando, como definiciones de bloque o capas.

Muestra los elementos que se pueden limpiar.

Lista de opciones

Se muestran las siguientes opciones.

Objetos guardados

Ver objetos que se pueden limpiar

Cambia la vista en árbol para mostrar un resumen de los objetos guardados en el dibujo actual que se pueden limpiar.

Objetos no usados en el dibujo

Muestra una lista de los objetos guardados que no se están utilizando en el dibujo actual y que se pueden limpiar.

Puede hacer una lista con los elementos de cualquier tipo de objeto si hace clic en el signo más o doble clic en el tipo de objeto. Los elementos se limpian seleccionando el elemento que se desea limpiar.

La opción Limpiar objetos anidados sólo elimina los objetos si se ha optado por una de las siguientes opciones:

  • Todos los elementos o Bloques en la vista en árbol.
  • El botón Limpiar todo.
Ver objetos que no se puedan limpiar

Cambia la vista en árbol para mostrar un resumen de los objetos guardados en el dibujo actual que no se pueden limpiar.

Objetos usados actualmente en el dibujo

Contiene una lista de objetos guardados que no se pueden eliminar del dibujo.

La mayoría de estos objetos se están usando en ese momento en el dibujo o se trata objetos por defecto que no se pueden eliminar.

Cuando se seleccionan objetos guardados individuales, bajo la vista en árbol aparece información sobre los motivos por los que no se puede limpiar los elementos.

Confirmar cada objeto a limpiar

Muestra el cuadro de diálogo Confirmar limpieza siempre que se vaya a limpiar un objeto.

Limpiar objetos anidados

Elimina del dibujo todos los objetos guardados que no se utilizan, incluso si están contenidos en otros objetos guardados que no se utilizan o relacionados con ellos.

Aparece el cuadro de diálogo Confirmar limpieza, donde puede cancelar o confirmar la limpieza de los elementos designados.

Consejo

Muestra información que detalla el motivo por el que no se puede limpiar el elemento seleccionado.

Objetos sin nombre

Limpiar geometría de longitud cero y objetos de texto vacíos

Suprime la geometría de longitud cero (líneas, arcos, polilíneas, etc.) en los objetos que no formen parte de bloques. También suprime el textom y el texto que sólo contiene espacios (sin texto) en los objetos que no formen parte de bloques.

Nota: El comando LIMPIA no eliminará la geometría de longitud cero ni los objetos de texto vacíos o textom de los bloques ni de las capas bloqueadas.
Limpieza automática de datos huérfanos

Realiza un dibujo de exploración y elimina los datos de estilos de línea DGN obsoletos al abrir el cuadro de diálogo Limpiar.

Limpiar

Limpia los elementos seleccionados.

Limpiar todo

Limpia todos los elementos que no están en uso.
