Utilice la herramienta Añadir conexiones de cables de AutoCAD Electrical para añadir atributos de conexión de cables al archivo de bloque etiquetado existente.
Seleccione los puntos finales de línea o geometría a los que desee añadir los atributos de conexión por cables adecuados. Se creará una nueva definición de bloque con las conexiones de cables añadidas recientemente. Posteriormente, se puede crear un archivo de bloque si el bloque se descompone.
Resultados de conexiones de cables:
- Aparecen indicadores visuales (x) donde se han aplicado atributos de conexión de cables.
- Se añaden atributos de conexión de cables, atributos de borna y atributos de descripción de bornas.
- La definición de bloque se modifica automáticamente durante el proceso de adición de atributos.
- Los colores de los atributos de la borna cambian para distinguir los elementos que ya se han convertido según lo definido en el bloque WD_M.
Conversión de los polos de dispositivo en atributos de conexión de cables
- Haga clic en la
. Buscar
- Responda a las solicitudes de la siguiente manera:
Seleccione atributo TAG o dirección PLC de bloque: Seleccione 9PB
Designe el extremo del cable (D = designar posición): Introduzca D y pulse INTRO
Designe la posición (H=cable):
Pulse MAYÚS + clic con el botón derecho para seleccionar un punto final en las opciones de referencia y seleccione el punto final del primer cable en la línea 401
En el cuadro de diálogo Dirección del cable, seleccione desde la izquierda.
Seleccione el objeto de texto TERM01: Seleccione 22 (debajo de la ETIQUETA 9PB)

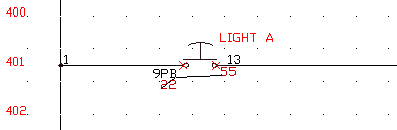

Nota: Aparecen indicadores visuales (x) en las posiciones donde se han aplicado atributos de conexión de cables.Designe la posición (H=cable):
Pulse MAYÚS + clic con el botón derecho para seleccionar un punto final en las opciones de referencia y seleccione el punto final del segundo cable en la línea 401
En el cuadro de diálogo Dirección del cable, seleccione desde la derecha.
Seleccione el objeto de texto TERM02: Seleccione 55 (debajo de la línea 401), pulse el botón derecho
Volverá a la solicitud Seleccionar atributo TAG o dirección PLC de bloque.

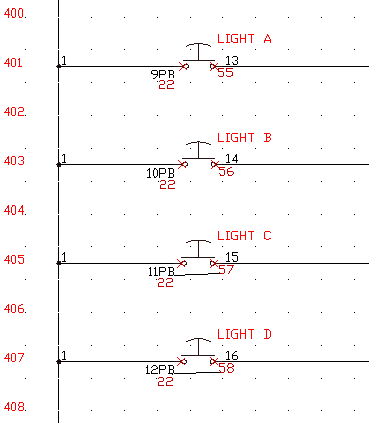

- Repita los pasos para 10PB - 12PB.
Nota: Puede ser necesario hacer clic con el botón derecho del ratón varias veces para salir del comando.
Detenga el ratón en 9PB - 12PB. El texto, los atributos de conexión por cables y el texto de descripción se resaltan. Aún se debe convertir el texto de número de cable y añadir la geometría al bloque.
- Haga clic en la . Buscar
- En el cuadro de diálogo Crear/editar tipo de cable, seleccione Convertir todas las líneas en cables válidos y haga clic en Aceptar.
Nota: Si el botón Aceptar está desactivado, haga clic en uno de los tipos de cable para activarlo.
- Haga clic en la . Buscar
- Responda a las solicitudes de la siguiente manera:
Seleccione LÍNEA junto al texto de número del cable:
Seleccione el punto final izquierdo del cable con el texto 13 sobre él (línea 401)
Seleccione un texto de número de cable existente para convertirlo: Seleccione el texto 13
- Permanezca en el comando y repita para el texto 14-16 en las líneas 403-407.
- Haga clic con el botón derecho del ratón para salir del comando.
