Introducción a los aprendizajes

AutoCAD Electrical proporciona conjuntos de símbolos de biblioteca que cumplen con las normas:

• IEEE 315/315A
• IEC-60617
• NFPA

La norma JIC ya no se actualiza y está incorporada en las normas NFPA 79. La norma NFPA indica que los símbolos de la biblioteca deben ajustarse a la norma IEEE 315/315A. AutoCAD Electrical sigue proporcionando las antiguas bibliotecas de símbolos JIC e IEC de soporte de versiones heredadas.

Sin embargo, estos ejercicios utilizan la norma JIC heredada con los conjuntos de dibujos de ejemplo. Si la biblioteca de símbolos JIC no se ha instalado, consulte el apartado Cómo instalar bibliotecas de símbolos adicionales.

Se supone que el usuario tiene conocimientos básicos de la interfaz y las herramientas de AutoCAD. Si no es así, revise la documentación en línea de AutoCAD.

Se recomienda tener experiencia en el trabajo relacionado con el diseño eléctrico y los diagramas de cableado de diagramas Ladder.

Nota: Antes de iniciar los ejercicios, desactive la característica Entrada dinámica de AutoCAD (que se encuentra en la barra de estado).

Navegación

Los vínculos de navegación se encuentran en la parte inferior de cada tema. Utilice los siguientes vínculos a los temas para desplazarse por los ejercicios de un aprendizaje. El vínculo del tema principal vuelve al tema de introducción del aprendizaje.

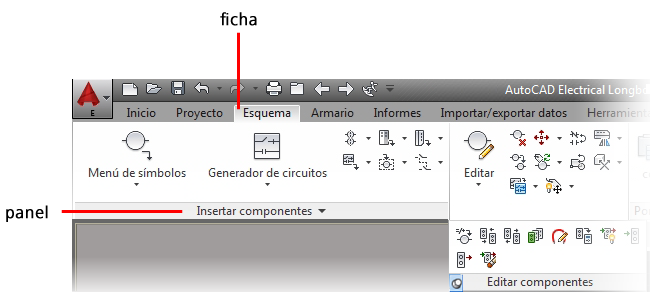

El aprendizaje usa una convención de nomenclatura para referirse a los comandos de la cinta de opciones. Por ejemplo, en la ruta de selección ficha Esquemagrupo Insertar componentesGenerador de circuitos, Esquema es el nombre de la ficha, Insertar componentes es el nombre del grupo de la ficha y Generador de circuitos, el nombre del comando.

Archivos de aprendizaje

Antes de empezar un aprendizaje:

• Suprima los archivos de aprendizajes anteriores que se encuentran en la carpeta del proyecto (Users\{nombre de usuario}\Documentos\Acade {versión}\Aedata\Proj\Aegs).
• Copie los archivos del aprendizaje, que se encuentran en Users\{nombre de usuario}\Documentos\Acade {versión}\Aedata\Tutorial\Aegs\{nombre_aprendizaje}, en la carpeta del proyecto.

Por ejemplo, si va a iniciar el Aprendizaje sobre cables, copie todos los archivos de Users\{nombre de usuario}\Documents\Acade {versión}\Aedata\Tutorial\Aegs\Wiring\ en Users\{nombre de usuario}\Documents\Acade {versión}\Aedata\Proj\Aegs.

Fabricantes utilizados

Los ejercicios utilizan dos fabricantes: Allen Bradley y Siemens. Instale ambos para obtener los mismos resultados que se muestran aquí. Siga estos pasos para instalar contenido de estos fabricantes.

1. Abra la herramienta Agregar o quitar programas en el Panel de control.
2. Seleccione AutoCAD Electrical
3. Haga clic en Cambiar/Quitar.
4. Haga clic en Añadir o eliminar componentes.
5. Haga clic en Siguiente en la primera pantalla.
6. Seleccione AB y Siemens en la pantalla Selección del contenido del fabricante.
7. Haga clic en Siguiente en la pantalla Bibliotecas de símbolos.
8. Haga clic en Siguiente para continuar.
