Edite el primer número de referencia de separación para volver a secuenciar un diagrama Ladder.
Los dibujos de AutoCAD Electrical se pueden volver a numerar y etiquetar fácilmente con una limpieza manual mínima. Puede volver a secuenciar números de referencia de línea, etiquetas de componentes y números de cables. Esta operación es de gran utilidad cuando un dibujo se copia de un proyecto anterior y los números de referencia de línea y el formato de etiquetado no satisfacen los requisitos del proyecto.
Nueva secuencia de números de referencia de línea de diagrama Ladder
- Haga clic en la
. Buscar

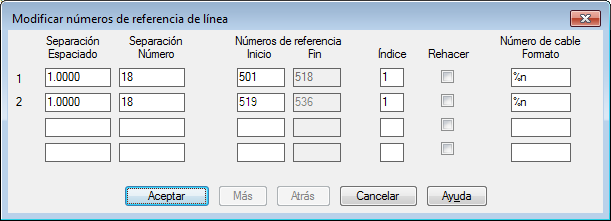

El cuadro de diálogo Modificar números de referencia de línea mostrará una lista de diagramas Ladder en el dibujo.
- Cambie los números de referencia de línea iniciales para cada diagrama Ladder. Cambie el primer diagrama Ladder a 101 (columna 1, línea 01) y el segundo diagrama Ladder a 201 (columna 2, línea 01).
- Haga clic en Aceptar.
Se actualizarán los números de referencia a lo largo de cada diagrama Ladder.
