Adición de atributos

Añada los atributos TAG1, DESC1, LOC, INST, FAMILY, MFG, CAT y ASSYCODE al símbolo personalizado.

El usuario no está limitado a estos atributos. Puede incluir atributos propios en los archivos de bloque de AutoCAD Electrical.

Nota: El atributo TAG1 es el único que se requiere para un símbolo de esquema principal. El resto de atributos de la sección Necesario se esperan en un símbolo de esquema principal, aunque el símbolo se reconoce como símbolo principal sin ellos.

Adición de atributos

1. Si el Editor de atributos del Generador de símbolos no está visible:

   Haga clic en la ficha Generador de símbolosgrupo EditarAlternar visibilidad de paletas. Buscar

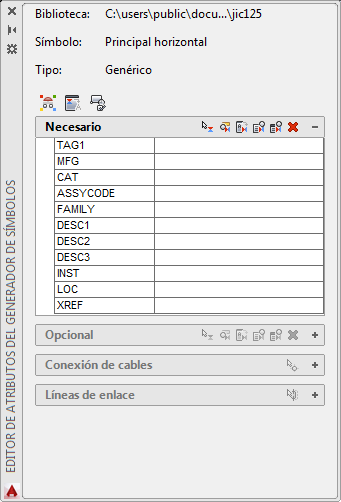

   Utilice esta paleta para asignar atributos al rectángulo y establecer la altura y la justificación de cada atributo. La paleta muestra los atributos de AutoCAD Electrical que puede insertar y definir como parte del símbolo. Cuando se inserta un atributo en el símbolo, aparece una marca de verificación junto a él y no se puede volver a insertar. AutoCAD Electrical permite realizar una sola inserción de cada atributo.

2. En el Editor de atributos del Generador de símbolos, seleccione TAG1 y haga clic en la herramienta Propiedades.

   Introduzca:

   Valor:  PS

   Éste es el código por defecto que se utiliza como valor %F del formato de etiqueta (como “CR” , “PB”, “LT”)

   Altura:  0.125

   Justificar:  Centrar

   Haga clic en Aceptar.

3. Haga clic en la herramienta Insertar atributo.

   Inserte el atributo encima del rectángulo.

   En el Editor de atributos del Generador de símbolos, observe la marca de verificación junto al atributo TAG1. Continúe con la inserción del resto de atributos.

4. En el Editor de atributos del Generador de símbolos, seleccione DESC1.

   Haga clic en la herramienta Insertar atributo.

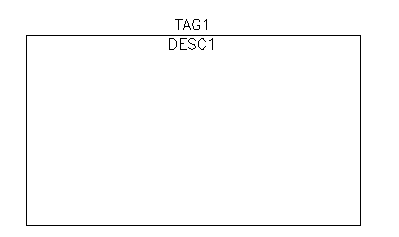

5. Inserte el atributo debajo de TAG1.

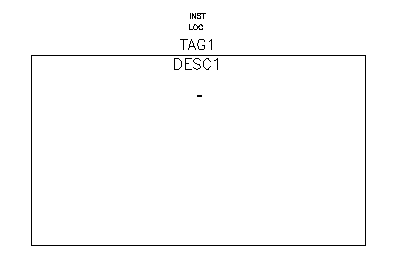

6. Inserte los atributos LOC e INST como se indica.
7. Inserte el atributo FAMILY cerca del centro del rectángulo.
8. Con FAMILY todavía resaltado en el Editor de atributos del Generador de símbolos, seleccione la herramienta Propiedades.

   Introduzca:

   Valor:  PS

   Haga clic en Aceptar.

   De esta forma se asigna el valor de %F al atributo FAMILY insertado.


9. Seleccione MFG e insértelo cerca del centro del rectángulo. Repita los pasos para CAT y ASSYCODE.
