Parte 2: de 3D a 2D

Obtenga información sobre la exportación de datos eléctricos de cable y arnés de Inventor a AutoCAD Electrical.

Adición de un nuevo conector

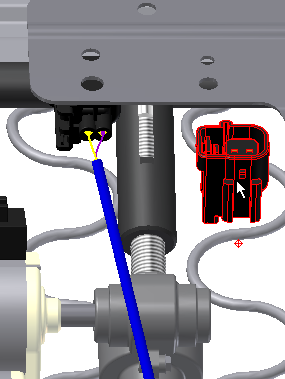

  1. Inserte una incidencia del conector 900356.ipt. Coloque la incidencia como se muestra.
    Consejo: Arrastre una de las incidencias del navegador a la ventana gráfica para crear otra incidencia en lugar de utilizar el comando Insertar.

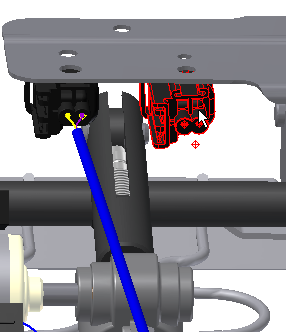

  2. En el panel Posición de la ficha Ensamblar, utilice Forzado de pinzamiento o Desplazar y Girar para obtener una posición del conector similar a la mostrada. Oriente los polos del conector hacia la parte frontal del asiento.

    Normalmente, se utilizan las restricciones de ensamblaje para colocar y restringir el componente, pero no es necesario hacerlo en este ejercicio.
