Flechas de señal de destino

Enlace una señal de destino a un segmento de cable de un equipotencial y relaciónela con la flecha de señal de origen.

Después de asociar la flecha de señal de origen a un cable en el dibujo, se puede asociar una señal de destino a un segmento de cable de un equipotencial. Esto permite trasladar automáticamente el número de cable asignado a otro equipotencial de origen, al equipotencial actual.

Asociación de una señal de destino

  1. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableelemento desplegable Flechas de señalFlecha de destino. Buscar
  2. Responda a las solicitudes de la siguiente manera:

    Designe extremo de cable para destino:

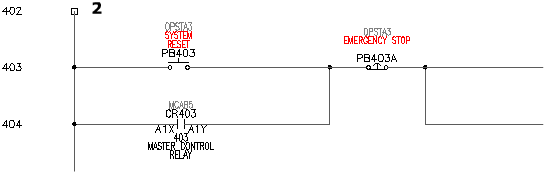

     seleccione la parte superior del cable activo en el esquema situado en el lado izquierdo del dibujo en la referencia de línea 402 (2)

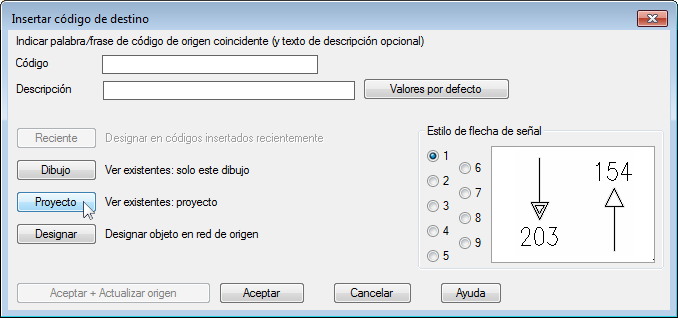

  3. En el cuadro de diálogo Insertar código de destino, haga clic en Proyecto.

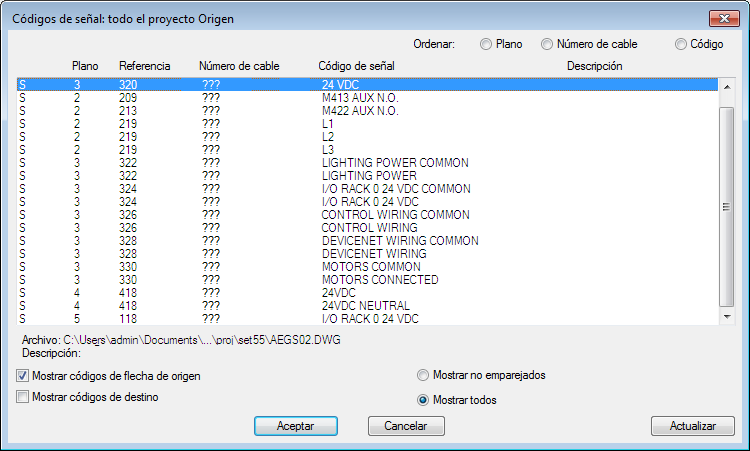

  4. En el cuadro de diálogo Códigos de señal: todo el proyecto, seleccione los elementos siguientes:
  5. Haga clic en Aceptar.
  6. En el cuadro de diálogo Insertar código de destino, verifique los elementos siguientes:

    Código:  24 VDC

    Estilo de flecha de señal:  1

    Haga clic en Aceptar + Actualizar origen.

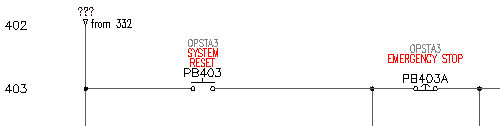

    Las referencias cruzadas de la señal se insertarán en el dibujo por encima del cable activo.

Asociación de señales de origen y destino a los cables neutros

  1. Para volver a AEGS03.dwg

    Haga clic en la ficha Proyectogrupo Otras herramientasDWG anterior. Buscar
  2. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableelemento desplegable Flechas de señalFlecha de origen. Buscar
  3. Responda a las solicitudes de la siguiente manera:

    Designe extremo de cable para origen:

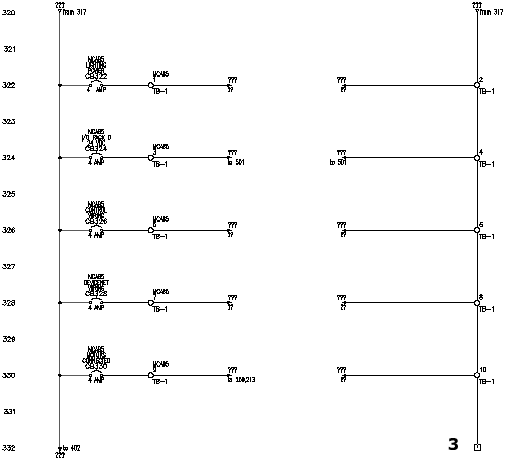

     seleccione la parte inferior del cable neutro en la referencia de línea 332 (3)

  4. En el cuadro de diálogo Señal: código de origen, especifique:

    Código:  24 VDC NEUTRAL

    Haga clic en Aceptar.

  5. En el cuadro de diálogo Flechas de señal de origen/destino, haga clic en No.
    Nota: Haga clic en No para insertar las flechas de señal en el siguiente dibujo. Haga clic en Sí para insertar las flechas de señal en el dibujo actual.
  6. Para abrir AEGS04.dwg

    Haga clic en la ficha Proyectogrupo Otras herramientasSiguiente DWG. Buscar
  7. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableelemento desplegable Flechas de señalFlecha de destino. Buscar
  8. Responda a las solicitudes de la siguiente manera:

    Designe extremo de cable para destino:

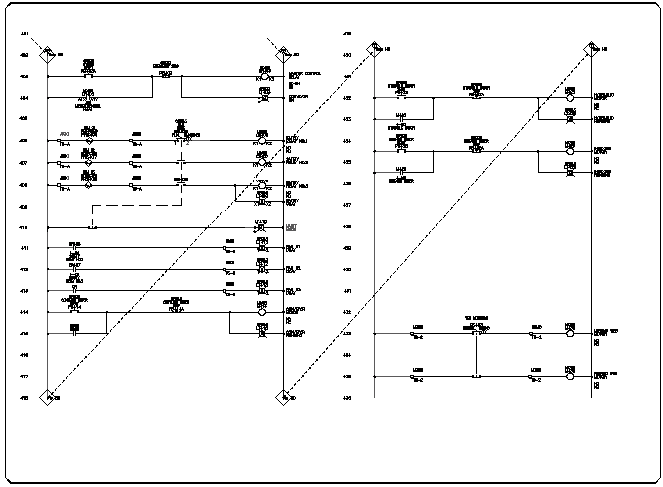

     seleccione la parte superior del cable neutro en la referencia de línea 402 (4)

  9. En el cuadro de diálogo Insertar código de destino, haga clic en Proyecto.

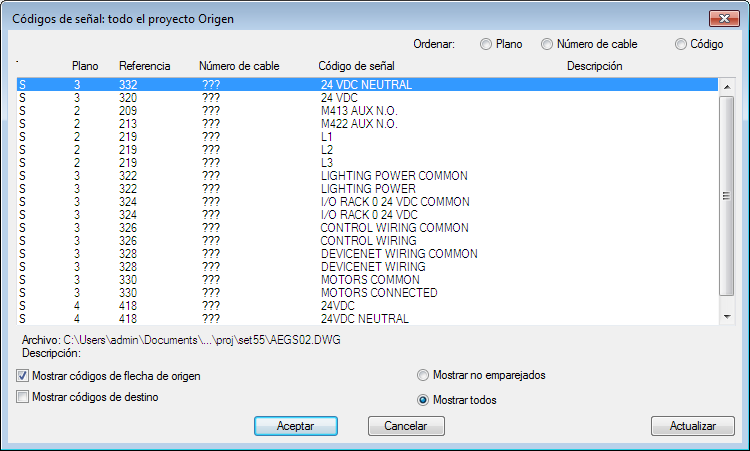

  10. En el cuadro de diálogo Códigos de señal: todo el proyecto, seleccione los elementos siguientes:
  11. Haga clic en Aceptar.
  12. En el cuadro de diálogo Insertar código de destino, verifique los elementos siguientes:

    Código:  24 VDC NEUTRAL

    Estilo de flecha de señal:  1

    Haga clic en Aceptar + Actualizar origen.

    Nota: Si se le solicita cambiar la capa de cable de destino, haga clic en Sí.

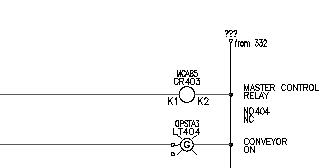

    Las referencias cruzadas de la señal se insertarán en el dibujo por encima del cable neutro

  13. Haga clic en la ficha Esquemagrupo Editar cables/números de cableMostrar recorridos de la señal. Buscar

    Los gráficos temporales ilustran el flujo de las señales en los dibujos.

    Nota: No hay ningún límite en el número de enlaces de origen y destino que se pueden establecer. Una red de origen puede saltar a varios destinos en uno o más dibujos. Un cable puede tener una señal de destino y de origen señalando al siguiente destino encadenado.
