Finalización del dibujo hidráulico

Continúe para insertar componentes hidráulicos y finalizar el diagrama hidráulico.

El resto del dibujo hidráulico consiste en insertar un calibre de presión y una válvula antirretorno en la parte izquierda de la bomba y, a continuación, insertar dispositivos (cilindro, válvulas reductoras, filtro, válvula de retorno y válvula de 2 vías) en la parte superior del dibujo.

Nota: Durante la inserción, en el cuadro de diálogo Insertar componente: símbolos hidráulicos, borre la opción Vertical.

Inserción de componentes

1. Haga clic en la ficha Esquemagrupo Insertar componentesInsertar componentes hidráulicos. Buscar
2. En el cuadro de diálogo Insertar componente: símbolo hidráulico, haga clic en Medidores.
3. En el cuadro de diálogo Hidráulicos: Medidores, haga clic en Calibre de presión.
4. Responda a las solicitudes de la siguiente manera:

   Precise punto de inserción:

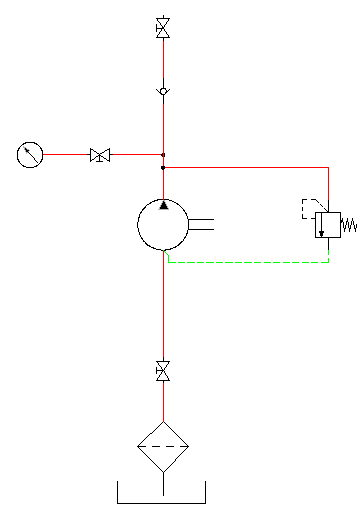

   Seleccione colocar el calibre de presión en el extremo izquierdo (y ligeramente por encima) de la bomba

5. En el cuadro de diálogo Insertar/editar componente, especifique el elemento siguiente:

   Etiqueta de componente:  MTR1

   Descripción: línea 1:  Calibre de presión

   Haga clic en Aceptar.

6. Haga clic en la ficha Esquemagrupo Insertar componentesInsertar componentes hidráulicos. Buscar
7. En el cuadro de diálogo Insertar componente: Símbolos hidráulicos, anule la selección de la casilla de verificación Vertical.
8. En el cuadro de diálogo Insertar componente: símbolo hidráulico, haga clic en Válvulas generales.
9. En el cuadro de diálogo Hidráulicos: Válvulas generales, haga clic en Válvula de cierre abierta.
10. Responda a las solicitudes de la siguiente manera:

    Precise punto de inserción:

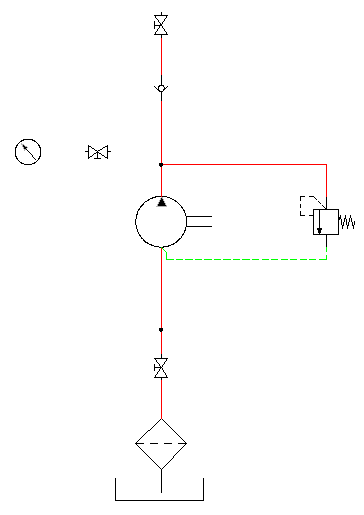

    Seleccione colocar la válvula que se encuentra a la derecha del calibre de presión


11. En el cuadro de dialogo Insertar/editar componente, haga clic en Aceptar.
12. Establezca la capa de cable en ROJO_20.
13. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableCable. Buscar
14. Responda a las solicitudes de la siguiente manera:

    Precise inicio de cable o [Tipo de cable/X=mostrar conexiones]:

    Seleccione el punto de conexión de la derecha del calibre de presión

    Precise extremo de cable o [Continuar]:

    Arrastre la tubería hacia la derecha y haga clic en el punto de conexión de la izquierda de la válvula

    Precise inicio de cable o [Desplazamiento rápido/Tipo de cable/X=mostrar conexiones]:

    Seleccione el punto de conexión de la derecha del calibre de presión

    Precise extremo de cable o [Continuar]:

    Arrastre la tubería hacia la derecha y haga clic en la tubería vertical, haga clic con el botón derecho


15. Haga clic en la ficha Esquemagrupo Insertar componentesInsertar componentes hidráulicos. Buscar

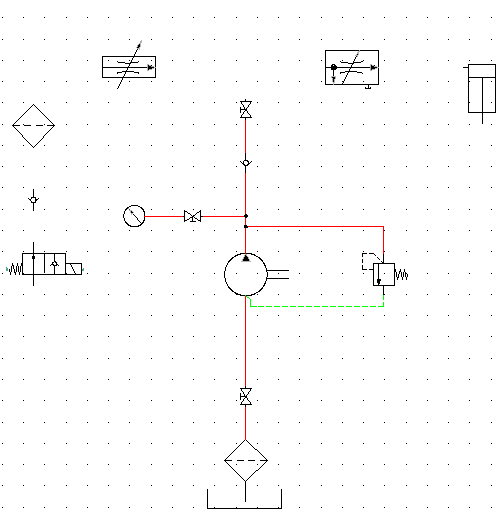

16. Inserte y coloque los dispositivos que se indican como se muestra en la siguiente ilustración. En el cuadro de diálogo Insertar/editar componente, haga clic en Aceptar después de la inserción.
    Nota: También puede insertar primero las tuberías verticales u horizontales y, a continuación, insertar los componentes en la tubería de uno en uno.

    Símbolo	Símbolo que se debe insertar
    	Válvulas de 2 vías Electroimán, retorno de muelle - 1 (insertar como símbolo Vertical)
    	Válvulas generales Válvula antirretorno flujo izquierda (insertar como símbolo vertical)
    	Filtros Filtro (insertar como símbolo vertical)
    	Válvulas reductoras Válvula reductora con flujo de salida variable
    	Válvulas reductoras Regulador de flujo en derivación con flujo de salida variable
    	Cilindros Vástago de pistón con un extremo, accionamiento sencillo


    Consejo: Alinee los componentes horizontal y verticalmente mediante la herramienta Alinear para facilitar la inserción de las tuberías.
17. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableCable. Buscar

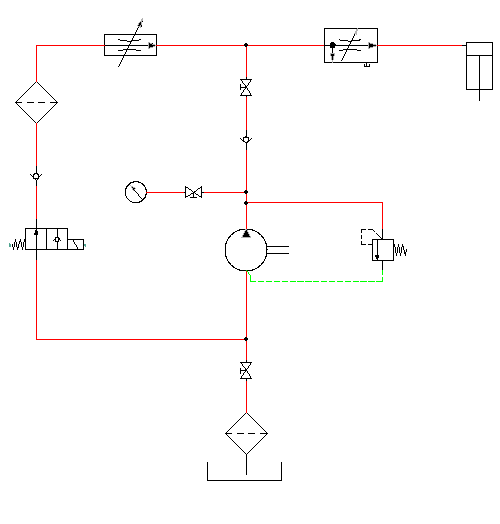

18. Conecte las tuberías de un dispositivo de control a otro tal como se muestra.

19. Haga clic en la ficha Esquemagrupo Insertar componentesInsertar componentes hidráulicos. Buscar
20. En el cuadro de diálogo Insertar componente: símbolo hidráulico, haga clic en Válvulas generales.
21. En el cuadro de diálogo Hidráulicos: Válvulas generales, haga clic en Válvula antirretorno flujo izquierda.
22. Responda a las solicitudes de la siguiente manera:

    Precise punto de inserción:   Seleccione para recolocar la válvula por debajo de la válvula reductora


23. En el cuadro de dialogo Insertar/editar componente, haga clic en Aceptar.
24. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableCable. Buscar

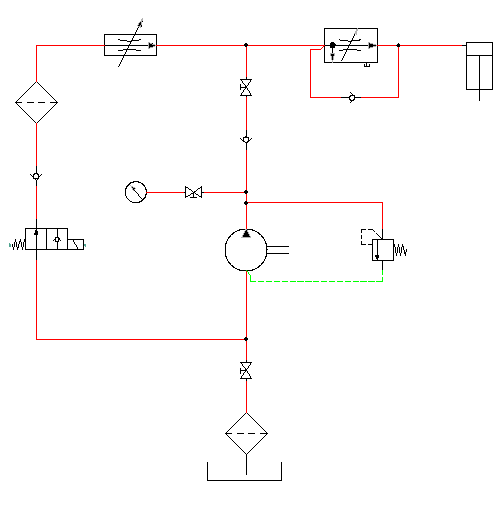

25. Conecte los cables tal como se muestra.

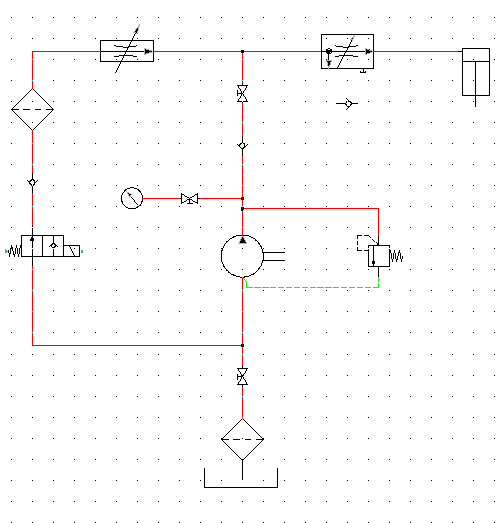

    Se ha completado el diagrama de esquema hidráulico.

    Si desea crear un dibujo neumático, utilice la herramienta Insertar componentes neumáticos de la ficha Esquema grupo Insertar componentes. Consulte el archivo de dibujo de demostración neumático (Demo03.dwg) del proyecto Extra Library Demo.
