Propiedades de borna

Defina una borna de varios niveles mediante la asignación de las propiedades correspondientes.

Modificación de las propiedades de borna

1. Haga clic con el botón derecho en la borna 4 en la referencia de línea 211 y seleccione Editar componente.
2. En el cuadro de diálogo Insertar/editar símbolo de borna, en la sección Datos de catálogo, suprima el fabricante y la información de catálogo.
3. En la sección Modificar propiedades/asociaciones, haga clic en Propiedades de bloque.

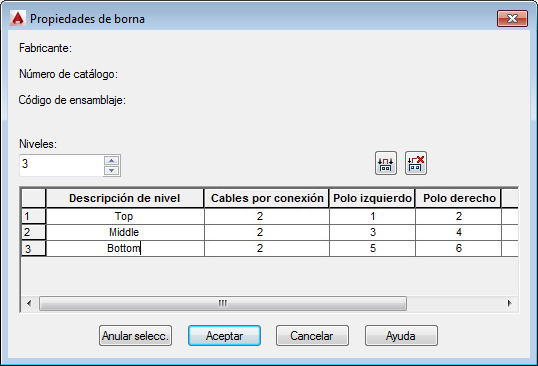

4. En el cuadro de diálogo Propiedades de borna, especifique lo siguiente:

   Niveles:  3

   Nivel 1

   Descripción de nivel:  Superior

   Cables por conexión:  2

   PoloI:  1

   PoloD:  2

   Nivel 2

   Descripción de nivel:  Medio

   Cables por conexión:  2

   PoloI:  3

   PoloD:  4

   Nivel 3

   Descripción de nivel:  Inferior

   Cables por conexión:  2

   PoloI:  5

   PoloD:  6



   Haga clic en Aceptar.

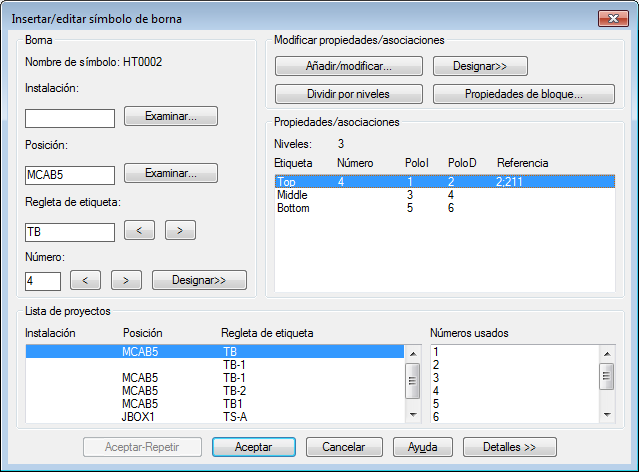

   En el cuadro de diálogo Insertar/editar símbolo de borna, sección Propiedades/asociaciones, observe que ahora el bloque muestra tres niveles. La borna 4 se ha asignado al nivel superior del bloque.


5. En el cuadro de diálogo Insertar/editar símbolo de borna, haga clic en Aceptar.
6. En el cuadro de diálogo Actualizar otros dibujos, haga clic en Aceptar.
7. Si se le solicita que guarde el dibujo, haga clic en Aceptar.
