Importación de datos de Inventor

Aplique el conector y los cables añadidos al modelo 2D.

Cambie a AutoCAD Electrical.

1. Haga clic en la ficha Esquemagrupo Insertar componenteselemento desplegable Insertar conectorInsertar conector (desde lista). Buscar
2. Seleccione driverseat_from_inv.xml. Haga clic en Abrir.
   Nota: Si no dispone de Inventor, puede utilizar el archivo driverseat_from_inv.xml proporcionado en la carpeta que se especifica en la página Introducción.

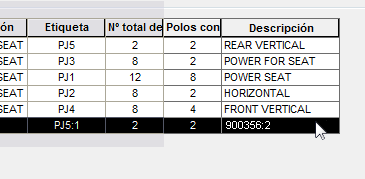

3. El conector añadido en Inventor se muestra en el cuadro de diálogo Selección de conector. Seleccione la fila del conector.

4. En la parte inferior del cuadro de diálogo, haga clic en Detalles.

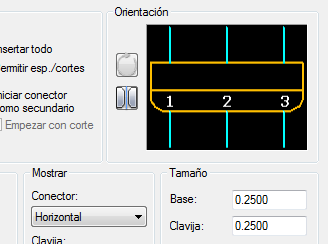

5. En el menú de visualización del conector, haga clic en Horizontal.

   La visualización del cuadro de diálogo cambia a horizontal.


6. Haga clic en Insertar.
7. Coloque el conector a la derecha del interruptor principal del asiento eléctrico.

8. En el cuadro de diálogo Selección de conector, haga clic en Conectar por cable. AutoCAD Electrical conecta los polos tal como se ha especificado en Inventor.


Ha completado el aprendizaje.
