AutoCAD Mechanical proporciona el comando AMRECTANG, que permite crear polilíneas cerradas de forma rectangular.
El comando RECTANG también crea rectángulos mediante la especificación de dos esquinas opuestas. Sin embargo, en función del lugar de inserción del rectángulo, puede que no siempre resulte práctico precisar dos esquinas opuestas. El comando AMRECTANG proporciona opciones para definir rectángulos mediante puntos distintos de los dos puntos de esquina.
Inmediatamente después de ejecutar el comando, si pulsa la BARRA ESPACIADORA, el punto inicial cambia. El cursor cambia para mostrar el punto inicial actual.
| Cursor | Significado |
|---|---|
 |
Crea un rectángulo que utiliza una esquina como punto inicial. |
 |
Crea un rectángulo que utiliza el punto medio de la base como punto inicial. |
 |
Crea un rectángulo que utiliza el punto medio de la altura como punto inicial. |
 |
Crea un rectángulo que utiliza el centro del rectángulo como punto inicial. |
Después de precisar el punto inicial, puede cambiar la forma de las esquinas (empalme o chaflán). También puede controlar si se dibujan líneas de centro con el rectángulo o no.

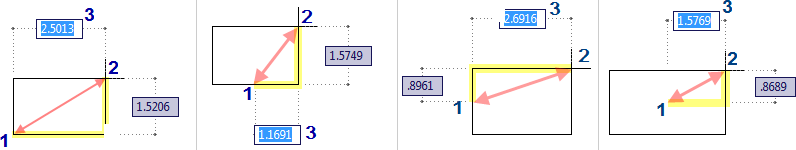

A continuación, debe precisar el segundo punto que define el rectángulo. Puede hacer clic en el área de dibujo para precisar el segundo punto. Si está activada la entrada de cotas, puede precisar el segundo punto mediante valores de cota en las informaciones de herramientas.
También puede definir el rectángulo mediante el área y una longitud o una anchura. Si las opciones Chaflán o Empalme están activas, el cálculo de área tiene en cuenta el efecto de los chaflanes o los empalmes en las esquinas.
AutoCAD Mechanical proporciona otras opciones para definir el punto inicial y el punto final. Para acceder a ellas, utilice las opciones de la línea de comando para que se muestre el cuadro de diálogo Rectángulos.
