Crea cotas de longitud de arco para arcos y segmentos de arco de una polilínea.
Buscar
Resumen
Este comando activa directamente la opción Radial

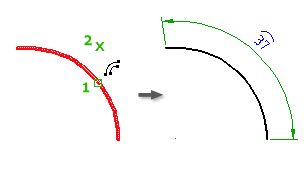

Longitud de arco del comando AMPOWERDIM y reduce así el número de solicitudes a las que es necesario responder. La cota que crea este comando mide la distancia entre 2 puntos a lo largo de un arco.
Lista de solicitudes
Se muestran las siguientes solicitudes.
- Designe arco o segmento de arco de polilínea
- Especifica el arco o el círculo para los que desea crear cotas.
- Ubicación de la línea de cota
- Especifica dónde se colocará la línea de cota. Si inserta la cota fuera de un arco de tal modo que apunte fuera del este, AutoCAD Mechanical dibuja automáticamente una línea de referencia de arco.
- Parcial
- Crea una cota de longitud de arco solo para una sección del arco.
- Primer punto de cota de longitud de arco: especifica un punto para el origen de la primera línea de referencia de la cota de longitud de arco.
- Segundo punto de cota de longitud de arco: especifica un punto para el origen de la segunda línea de referencia de la cota de longitud de arco.
- Opciones
-
Muestra el cuadro de diálogo Opciones de acotación inteligente, el cual permite preconfigurar opciones para esta sesión de comandos.
Nota: Esta opción está visible en la línea de comando solo si la variable de sistema AMPOWERDIMEDITOR se define como 0 o la cinta de opciones está desactivada.
