Calcula el momento de inercia de un contorno cerrado.
Buscar
Resumen

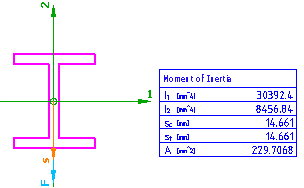

Antes de iniciar el cálculo, se selecciona la sección transversal en el dibujo y se precisa la dirección de la fuerza de carga. A continuación, el comando calcula la posición del centro de gravedad, la dirección del momento de los ejes principales, los momentos de inercia en ambos ejes, el momento de inercia efectivo y el ángulo de flexión.
Lista de solicitudes
Se muestran las siguientes solicitudes.
- Punto interior
- Selecciona un punto dentro de la sección transversal. El sistema busca automáticamente los contornos externo e interno incluidos en el área definida por la sección transversal.
- Área correctamente rellenada
- Solicita confirmación para determinar si el área que se ha rellenado es el área deseada.
- Dirección de las fuerzas de carga
- Especifica la dirección en la que se aplican fuerzas.
- Descripción
- Especifica una descripción para el bloque del momento de inercia.
- Punto de inserción
- Especifica la ubicación en el área de dibujo donde se va a insertar el bloque del momento de inercia.
- Dibujar ejes principales de todos modos
- Solicita confirmación sobre si el sistema debe dibujar los ejes principales. Esta opción se muestra si el objeto seleccionado es rotacionalmente simétrico y el sistema no puede determinar los ejes principales sin ambigüedad.
