Se han realizado varias mejoras en los comandos AMCHAM2D y AMFILLET2D, y se ha mejorado la forma en que se editan los sombreados creados por la familia de comandos AMHATCH.
Edición de sombreados
Al hacer clic en los sombreados creados mediante el comando AMASSOHATCH, los comandos AMHATCH_135_11, AMHATCH_135_2, AMHATCH_135_4, AMHATCH_45_13, AMHATCH_45_2, AMHATCH_45_5 y AMHATCH_DBL muestran la ficha contextual de la cinta de opciones del Editor de sombreado. El grupo Patrón ahora contiene patrones de sombreado específicos de AutoCAD Mechanical, que no estaban disponibles en las versiones anteriores.
Vista preliminar de comandos
Los comandos AMCHAM2D y AMFILLET2D ahora permiten mostrar una vista preliminar del aspecto de los chaflanes de esquina o empalmes. Después de seleccionar el primer objeto para el chaflán o empalme, se resalta el objeto seleccionado. Al mover el cursor sobre el segundo objeto, este se resalta y se muestra una vista preliminar del aspecto de la esquina si se seleccionara ese objeto.

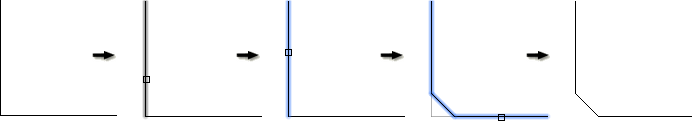

Ejemplo 1: comando AMCHAM2D

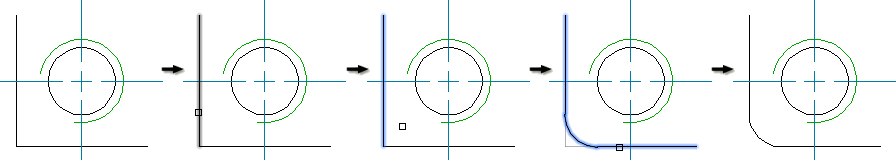

Ejemplo 2: comando AMFILLET2D
Capacidad de selección con la tecla Mayús al seleccionar el segundo objeto
Tanto el comando AMCHAM2D como el comando AMFILLET2D ahora pueden alargar o recortar objetos y unirlos sin chaflán o empalme. Este comportamiento se puede conseguir al pulsar la tecla Mayús y hacer clic en un objeto cuando el comando solicite la selección del segundo objeto. La línea de comando se ha mejorado para informar de que una opción existe.
Grupos contextuales de la cinta de opciones
Ahora es posible acceder a las opciones para la creación de chaflanes y empalmes desde un grupo contextual de la cinta de opciones. El grupo contextual de la cinta de opciones se muestra al iniciar el comando AMCHAM2D o AMFILLET2D, y se enlaza automáticamente a la ficha de la cinta de opciones que esté activa. Si fuera necesario, se pueden definir las variables de sistema de AMCHAM2DTAB y AMFILLET2DTAB en 0 para detener la visualización de la ficha contextual de la cinta de opciones.
Almacenamiento en versiones anteriores
Solo ha cambiado el flujo de trabajo para crear chaflanes y empalmes. La manera en que se guardan no ha cambiado. Por lo tanto, los chaflanes y empalmes creados mediante las versiones de 2016 de AMCHAM2D y AMFILLET2D son idénticos a los chaflanes y empalmes creados en versiones anteriores. De este modo, no se pierde información al guardar dibujos en versiones anteriores de AutoCAD Mechanical.
