Set Variable Value
Asigne un valor a una variable previamente definida.
Properties
Especifique los parámetros siguientes en el grupo Properties.
| General | |
| Name | Especifica una variable que se ha definido en el diagrama de flujo. |
| Variable Value | Especifica el valor que se va a utilizar para la variable. Haga clic en [...] para abrir el editor de expresiones e introducir o calcular un valor. |
| Miscellaneous | |
| Comment | Indica notas sobre la variable. Los comentarios pueden mostrarse en el grupo Preview. |
Ejemplo
Para ver un ejemplo de cómo se utiliza este elemento de geometría, abra el siguiente archivo PKT de ejemplo:
Set Variable Value Example.pkt

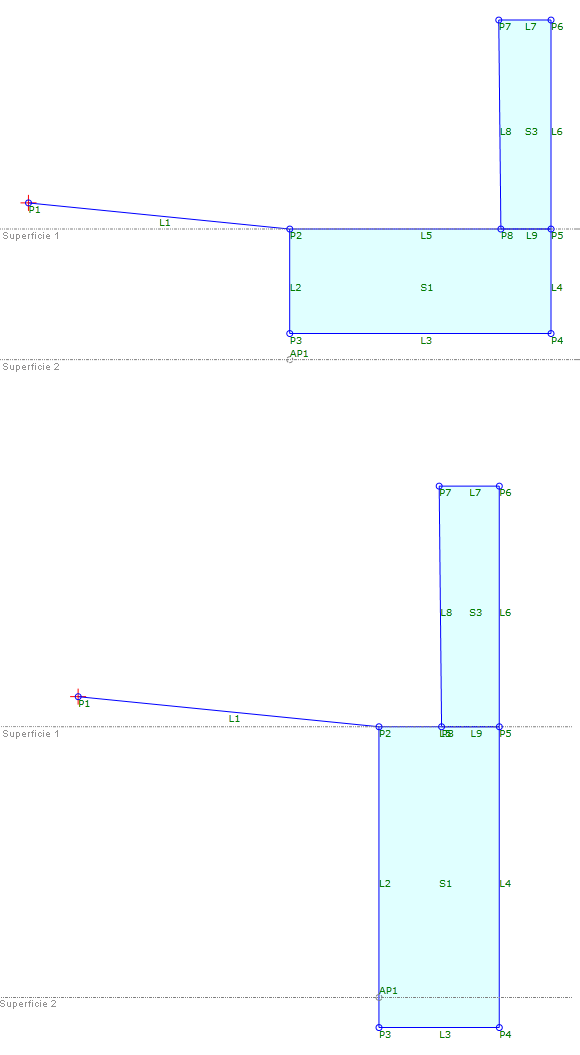

En este ejemplo, las variables se utilizan para definir la altura y la anchura de un pie de muro de contención. La altura y la anchura del pie varían según la distancia entre dos superficies de objetivo.
- Se definen las variables para
Height y Width. - La
Decision utiliza una expresión que determina la distancia de P2 a Surface 2. - Según si la distancia es mayor o menor que 3, los valores de variables de Height y Width se definen de una de las dos formas.
- Los puntos en la secuencia de
Footer aplican los correspondientes valores de Height y Width para crear la geometría del pie.
Nota: Para probar la condición, en el ejemplo cambie el valor de Preview de Surface 2.
