En este ejercicio, creará una intersección de tres carreteras y generará una obra lineal que mantenga los bombeos de ambas carreteras.
Para crear un modelo de intersección completo, debe disponer de un perfil y de una alineación del eje para cada una de las carreteras intersecantes. La geometría horizontal y vertical de los elementos restantes, incluyendo los desfases y los empalmes de intersección, se generará a partir de los parámetros que haya especificado.
En una intersección de carretera de igual, los bombeos de todas las carreteras intersecantes se mantienen en una pendiente común. El pavimento para ambas carreteras se mezcla en las regiones de empalme de intersección, que forman las transiciones entre las carreteras intersecantes.
El dibujo de este ejercicio contiene una obra lineal a lo largo de cada una de las carreteras intersecantes. Cada obra lineal se compone de un ensamblaje de obra lineal y de un perfil y una alineación del eje.
Al final del ejercicio, el dibujo contendrá además los elementos siguientes:
- Un objeto de intersección
- Dos alineaciones y perfiles de empalme de intersección
- Cuatro perfiles y desfases de alineación (dos para cada alineación del eje)
- Varias regiones nuevas de obra lineal
- Ensamblajes de obra lineal para cada región de la intersección
Especificación de la posición de la intersección
- Abra Intersection-Create-1.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
- Haga clic en la ficha

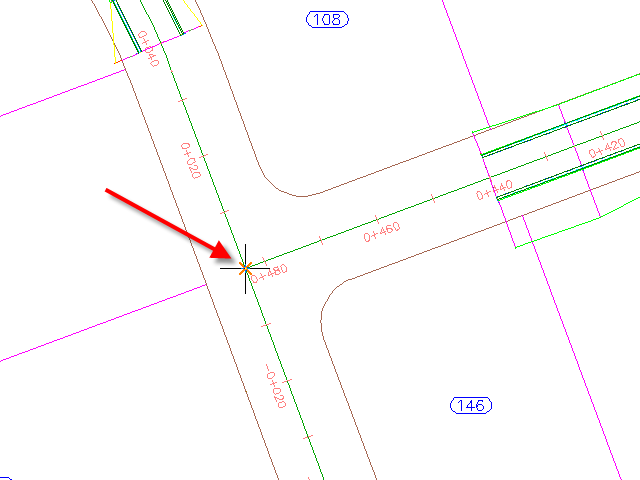

Buscar. - En el dibujo, haga clic en el vértice de las dos alineaciones.
Especificación de los parámetros de pendiente de obra lineal
- En el asistente Crear intersección, en la página General, en Tipo de obra lineal de intersección, seleccione Todos los bombeos mantenidos.
- Haga clic en Siguiente.
Especificación de la geometría de los desfases y de los empalmes de intersección
- En la página Detalles de geometría, haga clic en Parámetros de desfase.
Por defecto, los parámetros se almacenan en la configuración del dibujo. Puede modificar los parámetros por defecto durante el proceso de creación de intersecciones.
- En el cuadro de diálogo Parámetros de desfase, especifique los parámetros siguientes:
- Carretera secundariaDefinición de desfase izquierdo de alineaciónValor de desfase: 3.5000
- Carretera secundariaDefinición de desfase derecho de alineaciónValor de desfase: 3.5000
- Crear nuevos desfases de principio a final de ejes: desactivado
Cuando esta opción está seleccionada, los desfases de alineación se crean a lo largo de toda la longitud de la alineación del eje. Esta opción resulta útil cuando es necesario utilizar desfases de alineación y perfiles como objetivos para otros objetos, incluyendo otras intersecciones a lo largo de la misma carretera.
- Carretera secundaria
- Haga clic en Aceptar.
- En la página Detalles de geometría, haga clic en Parámetros de empalme de intersección.
- En el cuadro de diálogo Intersection Curb Return, bajo Parámetros de empalme de intersección, especifique los parámetros siguientes:
- Tipo de empalme de intersección: Empalme circular
- Radio: 7.5
Nota:En el dibujo, los gráficos temporales resaltan el empalme de intersección seleccionado actualmente.
- Haga clic con el botón derecho en Parámetros de empalme de intersección. Haga clic en Copiar en todos los cuadrantes.
Este comando copia los parámetros de empalme de intersección de bordillo en todas las regiones de empalme de intersección. El número de regiones de empalme de intersección se genera automáticamente en función de la geometría horizontal existente. Por ejemplo, si se tratara de una intersección de cuatro vías, se dispondrían de cuatro regiones de empalme de intersección.
- Haga clic en Aceptar.
- En el asistente Crear intersección, en Perfiles de desfase y de empalme de intersección, asegúrese de que se selecciona Crear perfiles de desfase y de empalme de intersección.
Para generar un modelo de obra lineal completo de la intersección, es necesario crear los perfiles para los desfases de alineación y para las alineaciones de empalme de intersección. En este ejercicio, aceptará la configuración de perfil de empalme de intersección y de desfase por defecto.
- Haga clic en Siguiente.
Especificación de los parámetros de obra lineal
- En la página Regiones de obra lineal, especifique las opciones siguientes:
- Crear obras lineales en el área de intersección: seleccionado
- Añadir a una obra lineal existente: seleccionado, Second Street
- Seleccionar superficie para intersección: EG
- En Seleccionar conjunto de ensamblajes para importar, haga clic en Examinar.
- En el cuadro de diálogo Seleccionar archivo de conjunto de ensamblajes, vaya a la carpeta de aprendizajes.
- Seleccione Intersection-Assembly-Set_All crowns.xml. Haga clic en Abrir.
Un conjunto de ensamblajes le permite importar rápidamente un grupo de ensamblajes existentes de obra lineal y, a continuación, aplicarlos a tipos de sección concretos.
- Haga clic en Crear intersección.

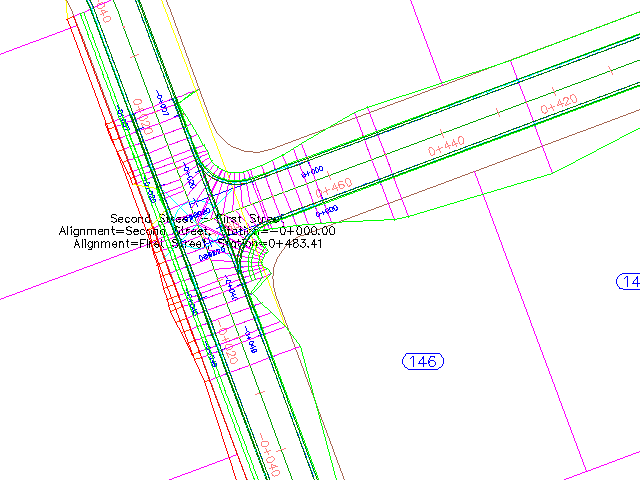

Se crea la intersección y las nuevas regiones de obra lineal se crean en el área de intersección.
Examinar los nuevos objetos
- En el Espacio de herramientas, en la ficha Prospector, expanda la colección
Alineaciones. Cuatro colecciones de alineaciones están disponibles.
- En Alineaciones, amplíe las colecciones Alineaciones de eje,
Desfases de alineación y
Alineaciones de empalme de intersección. Al comienzo del ejercicio, sólo existían alineaciones de eje. Los desfases de alineación y las alineaciones de empalme de intersección se han creado mediante los parámetros que ha especificado en el asistente Crear intersección.
Nota:En el dibujo, los desfases de alineación y las etiquetas de P.K. son azules, mientras que las alineaciones de empalme de intersección son rojas.
- En Desfases de alineación, amplíe la colección First Street-Left-3.500
Perfiles. Los perfiles compuestos para los desfases de alineación y las alineaciones de empalme de intersección se han creado mediante los parámetros que ha especificado en el asistente Crear intersección.
Cierre de separaciones en la obra lineal

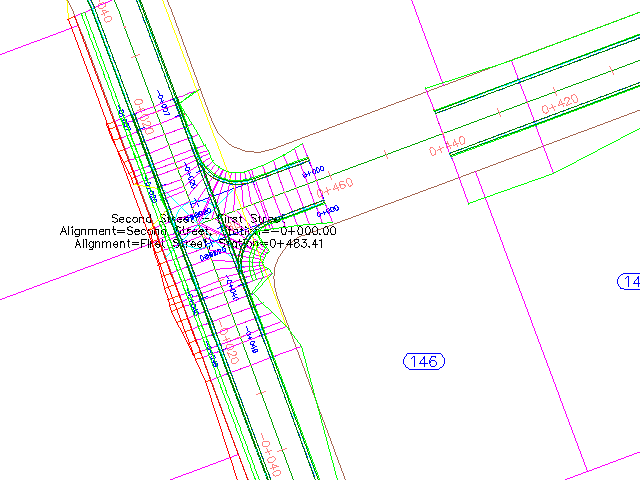

- En el dibujo, seleccione la obra lineal en el área de intersección.
Los pinzamientos
del control deslizante se muestran en los P.K iniciales y finales de las regiones de obra lineal. - Haga clic en el pinzamiento en el P.K. 0+440.
El pinzamiento cambia a rojo.
- En la línea de comandos, escriba 21.
- Haga clic en la ficha Obra lineal grupo Modificar región Copiar región Buscar.
- Seleccione la parte de la obra lineal Second Street que rodea el emplazamiento.
- En la línea de comando, escriba R para rellenar un hueco en la obra lineal.
- Mueva el cursor hacia el hueco en la obra lineal.
Un gráfico de color rojo indica que la separación se puede rellenar.
- Haga clic cuando esté visible el gráfico rojo.
El hueco se rellena.
- Pulse Intro para terminar el comando.
- Haga clic en la ficha Obra lineal grupo Modificar obra lineal Regenerar obra lineal Buscar.
Se vuelve a genera la obra lineal Second Street y se eliminan las separaciones.
- Seleccione la obra lineal First Street. Seleccione el pinzamiento en el P.K. 0+440.
El pinzamiento cambia a rojo.
- Arrastre el pinzamiento hacia la intersección. Haga clic para colocar el pinzamiento de la intersección al principio.
- Haga clic con el botón derecho en la obra lineal First Street. Haga clic en Regenerar obra lineal.
La obra lineal se vuelve a generar y se elimina las separaciones entre élla y la intersección.
Para proseguir en este aprendizaje, vaya a Ejercicio 2: creación de una intersección de carretera principal con carriles segregados.
