En este ejercicio añadirá una curva libre y una espira-curva-espiral libre a una alineación simple.

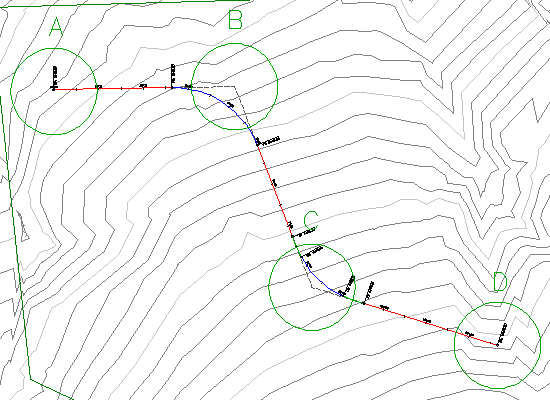

El dibujo contiene una alineación sencilla que consta de tres tangentes. En los siguientes pasos añadirá curvas libres en los círculos B y C.
Este ejercicio es la continuación de Ejercicio 1: creación de una alineación con las Herramientas de composición de alineación.
Adición de una curva libre entre dos tangentes
- Abra Align-2.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
- Ajuste la ventana del dibujo de modo que pueda ver los círculos B y C de la superficie.
- Si la barra de Herramientas de composición de alineación no está abierta, seleccione la alineación. Haga clic con el botón derecho del ratón en .
- En la barra de herramientas Herramientas de composición de alineación, haga clic en la lista desplegable
. Seleccione
Empalme de curva libre (entre dos entidades, radio). - Cuando se le solicite en la línea de comando, haga clic en la tangente que entra en el círculo B desde la izquierda (la "primera entidad").
- Haga clic en la tangente que sale del círculo B por la derecha ("siguiente entidad").
- Pulse Intro para seleccionar el valor por defecto de una curva de menos de 180 grados.
- Escriba un valor de radio de 200. Se dibuja la curva especificada entre las tangentes.
Adición de una espiral-tangente común libre entre dos tangentes
- En la barra Herramientas de composición de alineación, haga clic en la flecha situada junto a
. Seleccione Espiral-Curva-Espiral libre (entre dos entidades) - Cuando se le solicite en la línea de comando, haga clic en la tangente que entra en el círculo C desde la izquierda (la ‘primera entidad’).
- Haga clic en la tangente que sale del círculo C por la derecha (la ‘siguiente entidad’).
- Pulse Intro para seleccionar el valor por defecto de una curva de menos de 180 grados.
- Escriba un valor de radio de 200.
- Escriba una longitud de espiral de entrada de 50.
- Escriba una longitud de espiral de salida de 50. Nota:
Observe que en la línea de comando se muestran los valores por defecto.
- Salga del comando de composición haciendo clic con el botón derecho del ratón en el área de dibujo.
Para proseguir en este aprendizaje, vaya a Ejercicio 3: adición de curvas flotantes a una alineación.
