Aprendizaje: creación de un modelo de obra lineal básico

En este aprendizaje se muestra cómo utilizar objetos de AutoCAD Civil 3D para generar un modelo de obra lineal básica.

Nota:

En este aprendizaje se utiliza el ensamblaje de obra lineal generado en el ejercicio Creación de un ensamblaje.

Las obras lineales se puede utilizar para modelar una variedad de elementos, como carreteras, canales y pistas de aterrizaje. En este aprendizaje, modelará una carretera residencial.

Un modelo de obra lineal se crea mediante diversos datos y objetos de AutoCAD Civil 3D, incluidos subensamblajes, ensamblajes, alineaciones, superficies y perfiles, los cuales utiliza.

Los objetos de obra lineal se crean a lo largo de una o más alineaciones de líneas base , mediante la colocación de secciones 2D (ensamblajes) en ubicaciones incrementales y la creación de taludes coincidentes que alcanzan el modelo de superficie en cada ubicación incremental.

Especificar la información básica de obra lineal

1. Abra Corridor-1a.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
2. Haga clic en la ficha Inicio Crear diseño grupo Obra lineal Buscar.
3. En el cuadro de diálogo Crear obra lineal, especifique los parámetros siguientes: Si lo prefiere, utilice los botones para designar los objetos desde el dibujo.
   • Nombre: First Street

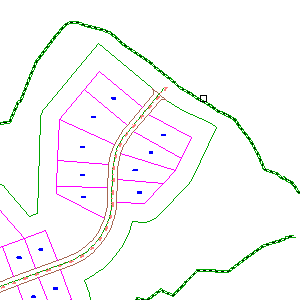

   • Alineación: First Street

   • Perfil: Finished Grade Centerline - First Street

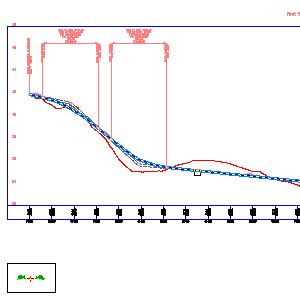

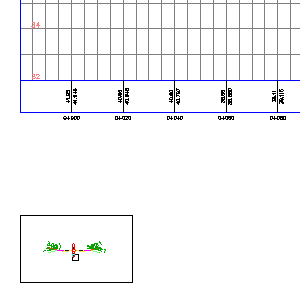

     (Se eliminan las líneas de rejilla de la visualización del perfil para ofrecer mayor claridad)

   • Ensamblaje: sección completa de carretera principal

   • Superficie de objetivo: TE

   • Definir línea base y parámetros de región: seleccionado
4. Pulse Aceptar.

Especificar la línea base y los parámetros de región

1. En el cuadro de diálogo Parámetros de línea base y de región, en la fila RG-Sección completa de carretera principal - (1), en la celda P.K. final, escriba 0+440.00.
2. En la celda Frecuencia, haga clic en .
3. En el cuadro de diálogo Frecuencia para aplicar ensamblajes, en Aplicar ensamblaje, en En curvas, compruebe que esté seleccionado A un incremento.
4. En Incremento de curva, especifique 3.000. Haga clic en Aceptar.
5. Haga clic en Aceptar.
6. En el cuadro de diálogo Propiedades de obra lineal - Regenerar, haga clic en Regenerar la obra lineal.
   Nota: Si no se muestra el cuadro de diálogo de la tarea, la obra lineal sigue generada.

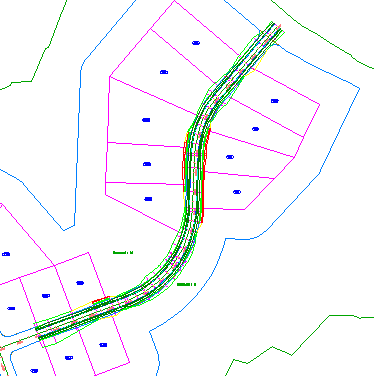

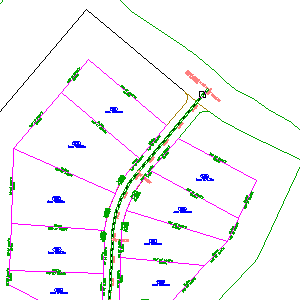

   Se genera el modelo de obra lineal con el aspecto siguiente:



Para proseguir en el siguiente aprendizaje, vaya a Creación de una obra lineal con un carril de transición.
