En este ejercicio configurará la ventana de dibujo con vistas guardadas y ventanas gráficas.
División del área de dibujo en diferentes ventanas gráficas
- Abra Intro-2.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
Este dibujo contiene una superficie del terreno existente, varias alineaciones y varias visualizaciones del perfil que contienen perfiles del terreno existente y perfiles compuestos.
- Haga clic en la ficha Ver grupo
Ventanas gráficas del espacio modelo Lista de configuración de ventanas gráficasDos: Vertical. Se muestran dos ventanas gráficas. Cada ventana gráfica es una ventana independiente en la que se pueden aplicar el encuadre y el zoom para obtener diferentes vistas del dibujo. Se pueden crear configuraciones de ventana gráfica personalizadas y guardarlas para un uso posterior.
- Haga clic en cada una de las ventanas gráficas.
Observe que, al hacer clic en una ventana gráfica, el borde se oscurece para indicar la ventana activa. Haga clic en la ventana gráfica de la izquierda para activarla.
- En la línea de comando, escriba ZE.

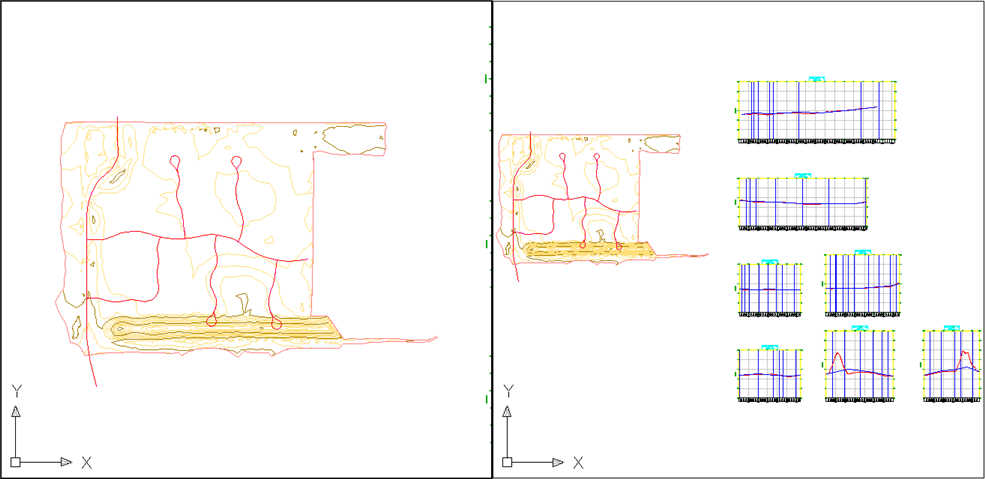

En la ventana gráfica de la izquierda se muestran la vista de superficie y la visualización del perfil.
Aplicación de una vista de dibujo guardada
- Haga clic en la ventana gráfica de la izquierda para activarla.
- Haga clic en la ficha .
En la ventana gráfica izquierda aparece la extensión de la superficie EG.
En este dibujo se han creado tres vistas. Cada una de las vistas guardadas consta de un factor de ampliación, una posición, una orientación y un estado de capa específicos. Las vistas guardadas se guardan con un dibujo y se pueden utilizar en cualquier momento. Cuando en el dibujo se muestra una vista específica a la que desea volver, puede guardarla como una vista guardada si hace clic en la ficha grupo
Para proseguir en este aprendizaje, vaya a Ejercicio 2: cambio de la visualización de un objeto.
