En este ejercicio, editará las alineaciones que definen la geometría horizontal de una intersección. Editará las alineaciones gráficamente y paramétricamente y, a continuación, examinará cómo afectan los cambios a la intersección.
Modificar los parámetros de desfase de alineación
- Abra Intersection-Edit-Horizontal.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.

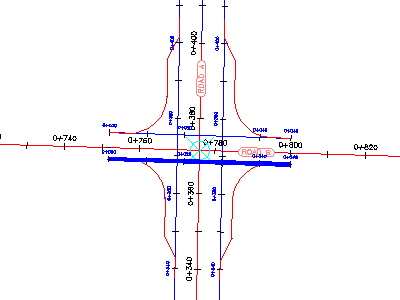

Este dibujo contiene una intersección de una carretera principal (Road A) y una carretera secundaria (Road B).
- Los desfases de alineación para Road A se extienden por toda la longitud de la alineación de eje.
- El desfase de alineación para Road B no sobrepasa la extensión de la intersección.
- Los empalmes de intersección tienen regiones de ensanchamiento en las cuatro esquinas de Road A.
- Haga clic en la marca de intersección.
La ficha Intersección se muestra en la cinta de opciones. El grupo Modificar tiene herramientas que le permiten modificar los parámetros de la geometría vertical y horizontal de la intersección.
- Haga clic en la ficha grupo
Buscar. Los parámetros de desfase de alineación se muestran en el cuadro de diálogo Parámetros de desfase de intersección.

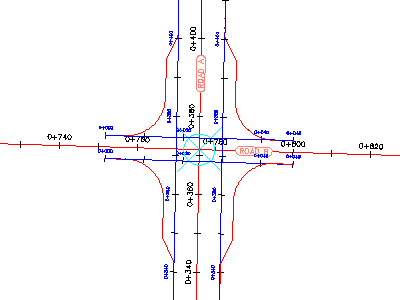

- Bajo Carretera secundaria, cambie el valor de Valor de desfase para ambos desfases de alineación a 4.000.
Observe que cuando se cambian los valores, la intersección se actualiza en el dibujo.
Modificar los parámetros de empalme de intersección
- Haga clic en la ficha grupo Buscar.

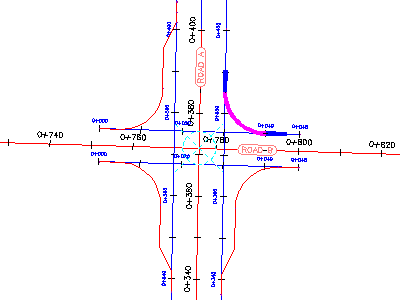

El cuadro de diálogo Parámetros de empalme de intersección muestra los parámetros de alineación de empalme de intersección para el cuadrante de intersección nordeste. Este cuadro de diálogo le permite cambiar los parámetros básicos, así como los detalles concretos del empalme de intersección en cada cuadrante de la intersección.
En el dibujo, observe que se resalta el empalme de intersección actualmente seleccionado.
- Desactive la casilla de verificación Ensanchar carril segregado para carretera de salida.

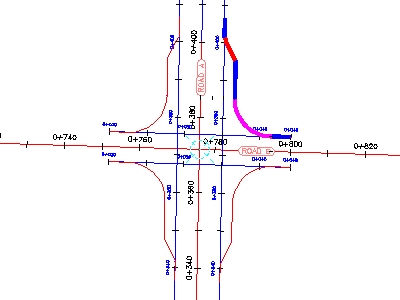

En el dibujo, se elimina la región de ensanchamiento para el cuadrante nordeste.
- En Cuadrante de intersección, haga clic en SW - Quadrant.
- Desactive la casilla de verificación Ensanchar carril segregado para carretera de salida.
Editar por pinzamientos una alineación de empalme de intersección

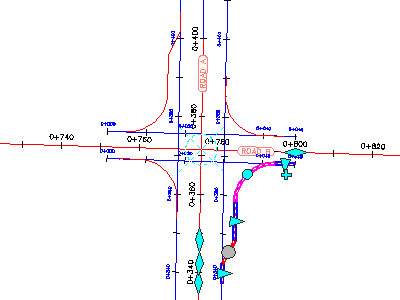

- En la ventana de dibujo, seleccione la alineación de empalme de intersección sudeste.
Aparecen pinzamientos a lo largo de la alineación de empalme de intersección.
- En la alineación Road A, experimente con los pinzamientos
. Al mover un pinzamiento, se actualiza la región de ensanchamiento de empalme de intersección, y los valores también se actualizan en el cuadro de diálogo Parámetros de empalme de intersección.
- Pulse Esc.
Edite por pinzamientos las alineaciones de eje

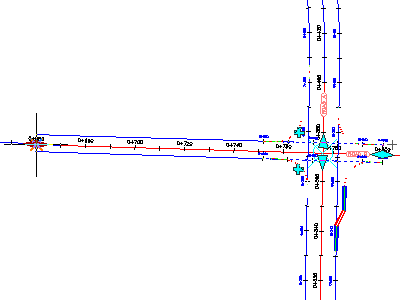

- Seleccione ambos desfases de alineación a lo de Road B.
- Haga clic en el pinzamiento en la izquierda. Arrastre el pinzamiento hacia la izquierda. Haga clic cerca del P.K. 0+660 para colocar el pinzamiento.
Esta acción permite la relación entre los empalmes de intersección y los desfases de alineación que se van a mantener cuando desplaza la intersección a lo largo de la alineación de eje.
- Pulse Esc.

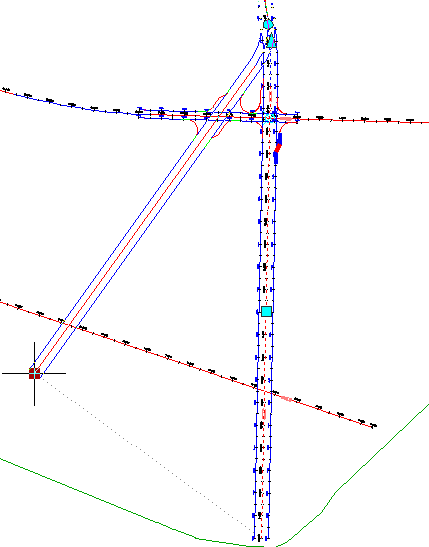

- Aleje el zoom para ver los extremos de ambas alineaciones de eje.
- Seleccione la alineación de eje Road A.
- Seleccione el pinzamiento en el extremo sur de la alineación.
- Arrastre el pinzamiento hacia la izquierda. Haga clic para colocar el pinzamiento.

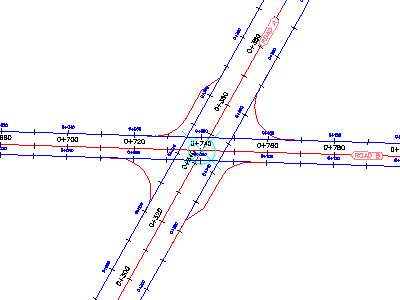

La intersección se desliza a lo largo del desfase de alineación y el eje de Road B. Las alineaciones de empalme de intersección y los desfases de alineación de Road A se desplazan para dar cabida al nuevo vértice. Se mantienen los parámetros de geometría de desfase de alineación y empalme de intersección.
Para proseguir en este aprendizaje, vaya a Ejercicio 2: edición de la geometría vertical de una intersección.
