Ejercicio 2: creación de una obra lineal de carretera dividida

En este ejercicio, creará una obra lineal de carretera dividida.

Este ejercicio es la continuación de Ejercicio 1: creación de un ensamblaje de carretera dividida.

Crear una obra lineal de carretera dividida

Nota:

En este ejercicio se puede utilizar Corridor-3a.dwg del ejercicio anterior o se puede abrir Corridor-3b.dwg desde la carpeta de dibujos de los aprendizajes.

1. Haga clic en la ficha Inicio Crear diseño grupo Obra lineal Buscar.
2. En el cuadro de diálogo Crear obra lineal, especifique los parámetros siguientes:
   • Nombre: Divided Highway
   • Alineación: Centerline (1)
   • Perfil: Layout (1)
   • Ensamblaje: Divided Highway
   • Superficie de objetivo: EG
   • Definir línea base y parámetros de región: desactivado

     Si la casilla Definir línea base y parámetros de región está desactivada, la configuración por defecto de creación de obras lineales se aplica a la obra lineal.

3. Pulse Aceptar.

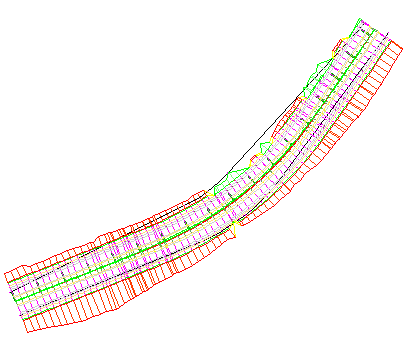

Se genera el modelo de obra lineal con el aspecto siguiente:

Para continuar con el siguiente aprendizaje, vaya a Visualización y edición de secciones de obra lineal.
