En este ejercicio, cambiará la numeración de los indicadores de tabla que creó en el ejercicio anterior.
Cambiará la numeración de los indicadores de tabla de curva alrededor del callejón sin salida de la alineación East Street para que sigan un patrón en sentido horario. Utilizará el cuadro de diálogo Numeración de indicadores de tabla que examinó en el ejercicio anterior para especificar el número inicial y el incremento con el que se cambiará la numeración de los indicadores de tabla.
Este ejercicio es la continuación de Ejercicio 2: conversión de etiquetas en indicadores.
Examen de la configuración de numeración de indicadores de tabla
- En el Espacio de herramientas, en la ficha Configuración, haga clic con el botón derecho en el nombre del dibujo. Haga clic en Numeración de indicadores de tabla.
- En el cuadro de diálogo Numeración de indicadores de tabla, observe que los valores de Número inicial de Creación de indicador de tabla ya no son 1 como en Ejercicio 2: conversión de etiquetas en indicadores.
Los valores de número inicial son los siguientes numerales disponibles, basados en los indicadores de línea, curva y espiral que existen en el dibujo en el valor de incremento especificado. Si añade más indicadores de tabla en el dibujo, estos valores impiden la duplicación de los números de indicador.
Nota:El cuadro de diálogo Numeración de indicadores de tabla especifica la configuración de numeración de indicadores para todos los objetos. La configuración que especifica en los pasos siguientes se aplicará a los indicadores de tabla para todos los objetos.
- En Cambio de numeración de indicadores de tabla, acepte los valores por defecto.
En este ejercicio, reiniciará la numeración de la curva en 1 y utilizará un incremento de 1.
- Haga clic en Aceptar.
En este ejercicio se utiliza Labels-4a.dwg con las modificaciones realizadas en el ejercicio anterior; también puede abrir Labels-4b.dwg en la carpeta de dibujos de los aprendizajes.
Cambio de numeración de los indicadores de tabla
- En el dibujo, amplíe el área alrededor del callejón sin salida al final de la alineación East Street.
- Haga clic en un indicador de etiqueta para seleccionarlo. Haga clic en la ficha Etiquetas
grupo Modificar Cambiar numeración de indicadores. - Haga clic en el indicador C6.
Se le notifica que el número de indicador 1 ya existe. Si pulsa Intro, se aplicará a este indicador el siguiente indicador de curva disponible. En este ejercicio se puede aceptar un indicador duplicado, ya que continuará la renumeración para resolver los duplicados.
- En la línea de comandos, escriba C para crear un indicador de tabla de curva duplicado.
El indicador de tabla de curva aparece ahora como C1.
- Pulse Esc.
- Repita los pasos 3 a 5 en los demás indicadores de tabla de curva, para etiquetarlos de C1 a C7 en sentido horario alrededor del callejón sin salida.

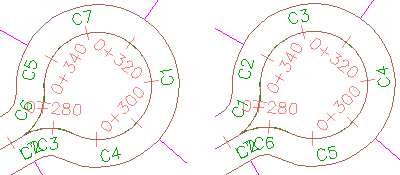

Indicadores de tabla: original (izquierda) y con numeración cambiada (derecha)
- Encuadre la tabla Línea de parcela y curva que ha creado en Ejercicio 2: conversión de etiquetas en indicadores.
Observe que la tabla se actualiza automáticamente para reflejar la nueva numeración de las curvas.
Profundización: añada etiquetas de segmento a las demás parcelas de la alineación East Street y, después, convierta las etiquetas en indicadores de tabla. Cambie la numeración de los indicadores de tabla a lo largo del lado derecho de modo que sigan un patrón en sentido horario.

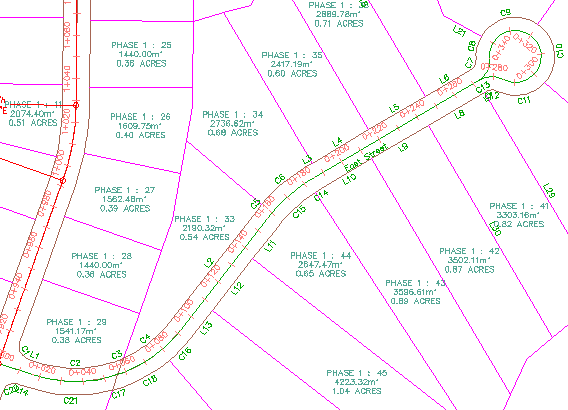

Cambio de numeración de indicadores de tabla a lo largo del lado derecho
Para proseguir en el siguiente aprendizaje, vaya a Trabajo con estilos de etiqueta.
