En este ejercicio, ocultará en la vista una parte de una alineación.
Al aplicar una máscara a una parte de una alineación, no se dibujan las subentidades, las etiquetas y los puntos de marca de la alineación. Estos elementos todavía existen, pero se ocultan en la vista.
Este elemento resulta útil al trabajar en una intersección. En muchos casos, no necesita ver la geometría de alineación que atraviesa la intersección. En este ejercicio, ocultará la parte de un desfase de alineación que atraviesa una intersección.
Este ejercicio es la continuación de Ejercicio 2: edición por pinzamientos de una alineación.
Especificación de P.K. de alineación que se van a ocultar
- Abra Align-5.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
El dibujo contiene una intersección de cuatro vías. Observe que los desfases de alineaciones a lo largo de Road A no se muestran en el área de intersección. Cada uno de estos desfases de alineación tiene aplicado una máscara en la región que atraviesa la intersección. En los pasos siguientes, aplicará una máscara a los desfases de alineación a lo largo de Road B.
- Seleccione el desfase de alineación en el lado norte de Road B.
- Haga clic en la ficha
Buscar. - En el cuadro de diálogo Propiedades de alineación, haga clic en la ficha Máscara de texto.
- En la ficha Máscara de texto, haga clic en

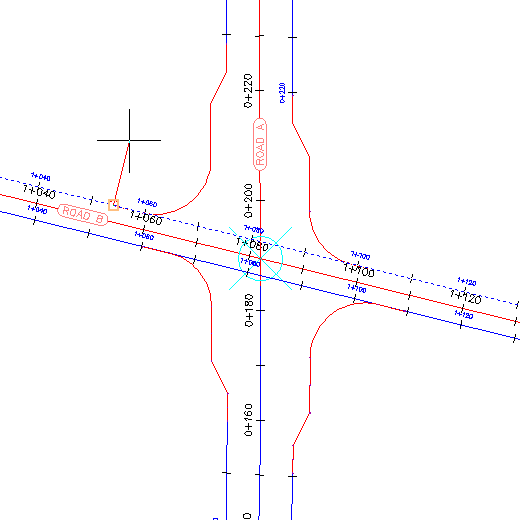

. - En el dibujo, haga clic en el punto final del empalme de intersección noroeste para especificar el punto inicial de la región oculta.

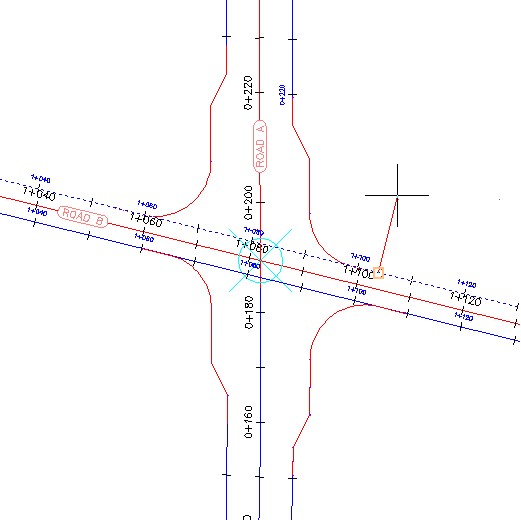

- Haga clic en el punto final del empalme de intersección nordeste para especificar el punto final de la región oculta.
- En el cuadro de diálogo Propiedades de alineación, haga clic en Aplicar.

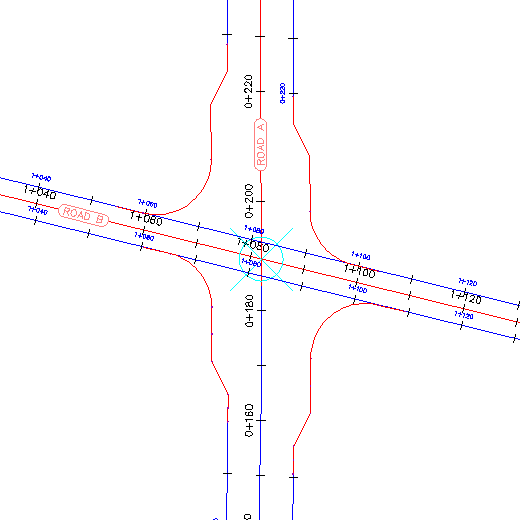

Se aplica la máscara a la región especificada.
Profundización: aplique máscaras a los desfases de alineación de carretera de oeste a este.
Para proseguir en el siguiente aprendizaje, vaya a Trabajo con desfases de alineación.
