Ejercicio 2: cambio de contenido de etiquetas en la configuración del dibujo

En este ejercicio, cambiará las abreviaturas por defecto que aparecen en las etiquetas de punto de geometría.

Este ejercicio es la continuación de Ejercicio 1: modificación del texto de etiquetas.

Cambio del contenido de etiquetas en la configuración del dibujo

Nota:

En este ejercicio se utilizaLabels-3a.dwg con las modificaciones realizadas en el ejercicio anterior.

1. Encuadre el área situada entre los P.K. 0+000 y 0+080 de la alineación West Street.
2. En el Espacio de herramientas, en la ficha Configuración, haga clic con el botón derecho en el nombre del dibujo. Haga clic en Editar configuración de dibujo.
3. En el cuadro de diálogo Configuración de dibujo, haga clic en la ficha Abreviaturas.
   Nota:

   En el cuadro de diálogo Configuración de dibujo, puede utilizar la ficha Capas de objetos para cambiar la capa por defecto en la que se crean los objetos de AutoCAD Civil 3D y sus etiquetas.

   La categoría Texto de punto de geometría de alineación muestra las abreviaturas que están en uso para cada punto de geometría.

4. En la columna Valor, cambie los valores de abreviatura del punto de geometría por el siguiente:
   • Fin de alineación: End
   • Intersección tangente-curva: Tan-Cur
   • Intersección curva-tangente: Cur-Tan
5. Haga clic en Aceptar.

   Las etiquetas de punto de geometría se actualizan para reflejar el cambio en la configuración de dibujo.

   Nota:

   Si las abreviaturas de las etiquetas de punto de geometría no se actualizan para reflejar los cambios realizados, escriba REGEN en la línea de comando.

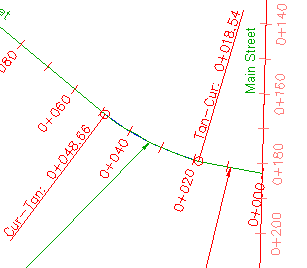

   Etiquetas de punto de geometría con abreviaturas modificadas en la configuración del dibujo

6. Cierre el dibujo.

Para proseguir en el siguiente aprendizaje, vaya a Trabajo con tablas e indicadores.
