Ejercicio 4: trabajo con propiedades de etiquetas

En este ejercicio utilizará herramientas de AutoCAD estándar para controlar las propiedades de etiquetas individuales y grupos de etiquetas.

Puede cambiar las propiedades de:

• un objeto de etiqueta individual
• un grupo de objetos de etiqueta

Este ejercicio es la continuación de Ejercicio 3: cómo seleccionar y mover etiquetas.

Examen de las propiedades de etiqueta

Nota:

En este ejercicio se utiliza Labels-2b.dwg con las modificaciones realizadas en el ejercicio anterior.

1. En la línea de comandos, escriba LIST.
2. En la alineación West Street, haga clic en una etiqueta de P.K. y en una etiqueta de orientación sobre distancia. Pulse Intro.

   Aparece la Ventana de texto de AutoCAD, que muestra el tipo de objeto, tipo de etiqueta y capa de los objetos de etiqueta seleccionados.

   Por ejemplo, en AECC_ALIGNMENT_STATION_LABEL_GROUP

   • ALIGNMENT es el tipo de objeto
   • STATION_LABEL indica que se trata de un objeto de etiqueta de P.K
   • GROUP indica que el objeto de etiqueta forma parte de un grupo de etiquetas

   AECC_ALIGNMENT_TANGENT_LABEL no va seguido de GROUP porque es una etiqueta de objeto individual.

3. Cierre la Ventana de texto de AutoCAD.

   A continuación cambiará el estilo de etiqueta de un objeto de etiqueta individual.

Cambio del estilo de etiqueta sencilla

1. Haga clic en la etiqueta de curva situada junto al P.K. 0+040. Haga clic con el botón derecho del ratón. Haga clic en Propiedades.
2. En la paleta Propiedades, cambie el Estilo de etiqueta de curva a Estilo de etiqueta de curva Design Data .
3. Pulse Esc para anular la selección de la etiqueta.

Cambio del estilo de un grupo de etiquetas

1. Haga clic en la etiqueta de P.K. 0+040.

   Todas las etiquetas de P.K. están resaltadas, lo que indica que forman parte de un grupo de etiquetas.

2. Haga clic con el botón derecho del ratón. Haga clic en Propiedades.
   Nota:

   Al seleccionar Editar etiquetas de alineación en el menú contextual, se muestra el cuadro de diálogo Etiquetas de alineación, donde puede cambiar el conjunto de etiquetas de alineación.

3. En la paleta Propiedades, en Etiquetado, cambie el Estilo de etiqueta de P.K. principal a Perpendicular With Tick .
4. Pulse Esc.

Voltear una etiqueta al lado opuesto de la alineación

1. Pulse Ctrl y haga clic en la etiqueta de punto de geometría PC: 0+018,54.
2. En la paleta Propiedades, examine las propiedades disponibles. En General, cambie la propiedad Volteado a True. Cierre la paleta Propiedades.
3. Pulse Esc para anular la selección de las etiquetas.

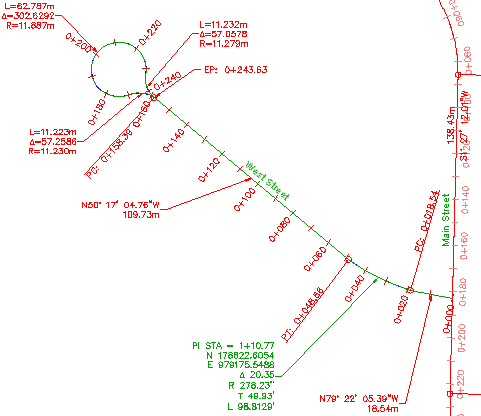

   Etiquetas de alineación con propiedades modificadas

Para proseguir en el siguiente aprendizaje, vaya a Cambio del contenido de una etiqueta.
