En este ejercicio, aprenderá varias maneras de cambiar los estilos de etiqueta.
Según el tipo de etiqueta que deba cambiar y el número de etiquetas de dicho tipo deba cambiar, puede modificar los estilos de etiqueta de las maneras siguientes:
- Objetos de etiqueta sencilla, incluidas las etiquetas de curva de alineación y tangente.
- Grupos de objetos de etiqueta, incluidas las etiquetas de P.K. de alineación y punto de geometría.
- Objetos de etiqueta individuales que forman parte de un grupo, como una etiqueta sencilla de P.K. de alineación.
- Objetos etiquetados individualmente en la vista de lista Prospector, incluidos objetos de parcela, punto y red de tuberías.
Consulte Ejercicio 1: creación de una tabla de área de parcela para obtener información sobre el cambio de estilos de etiqueta de área de parcela mediante la vista de lista de Prospector.
Este ejercicio es la continuación de Ejercicio 4: cambio de las opciones de etiqueta arrastrada de una etiqueta.
Cambio del estilo de etiqueta de un objeto de etiqueta sencilla
- Encuadre el área situada al final del callejón sin salida de West Street y haga zoom.
- Haga clic en la etiqueta de curva roja entre los P.K. 0+200 y 0+220 de West Street.
Aparecen pinzamientos en la etiqueta de curva, pero no se seleccionan otras etiquetas. Esta etiqueta es un objeto de etiqueta único que no forma parte de un grupo de etiquetas.
- Haga clic con el botón derecho en la etiqueta. Haga clic en Propiedades.
- En la paleta Propiedades, en la lista Estilo de etiqueta de curva, observe que puede seleccionar un Estilo de etiqueta de curva general. Se pueden aplicar estilos generales a etiquetas de línea y curva que crean anotaciones en segmentos de alineación, perfil o parcela. Seleccione Estilo de etiqueta de curva general
Radius Only. El estilo de etiqueta de la curva individual cambia, pero las demás etiquetas de curva del callejón sin salida no se ven afectadas.
- Pulse Esc para anular la selección de la etiqueta.
Estilo de etiqueta de curva cambiado
En este ejercicio se utiliza Labels-5b.dwg con las modificaciones realizadas en el ejercicio anterior o puede abrir Labels-5c.dwg en la carpeta de dibujos de los aprendizajes.
Cambio del estilo de etiqueta de un grupo de objetos de etiqueta
- Haga clic en la etiqueta de P.K. 0+220.
Los pinzamientos aparecen en todas las etiquetas de P.K. para indicar que la etiqueta de P.K. 0+220 forma parte del grupo de etiquetas de P.K.
- Haga clic con el botón derecho en la etiqueta. Haga clic en Propiedades.
- En la paleta Propiedades, en la lista Estilo de etiqueta de P.K. principal, seleccione Parallel With Tick.
El estilo de etiqueta cambia para todas las etiquetas de P.K. principales en West Street.
- Pulse ESC para anular la selección de las etiquetas de P.K. principales.

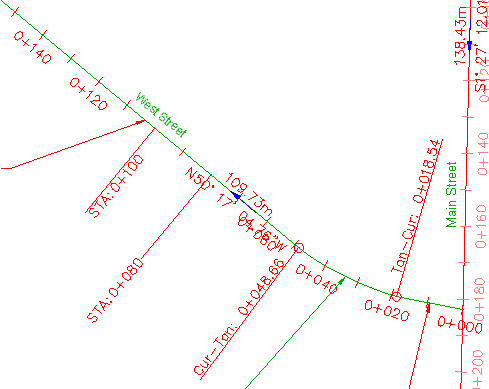

Estilo del grupo de tipos de etiqueta P.K. principal cambiado
Cambio del estilo de etiqueta de un objeto de etiqueta individual que forma parte de un grupo
- Pulse Ctrl y haga clic en la etiqueta de P.K. 0+060.
Aparece un pinzamiento sólo en la etiqueta 0+060. Las demás etiquetas de P.K. principales no se seleccionan.
- Haga clic con el botón derecho en la etiqueta. Haga clic en Propiedades.
- En la paleta Propiedades, en la lista Estilo de etiqueta de P.K. principal, seleccione Perpendicular With Line.
El estilo de etiqueta cambia sólo para la etiqueta de P.K. 0+060. El resto de las etiquetas de P.K. principal de West Street mantienen su estilo actual.
- Pulse Esc para anular la selección de la etiqueta.

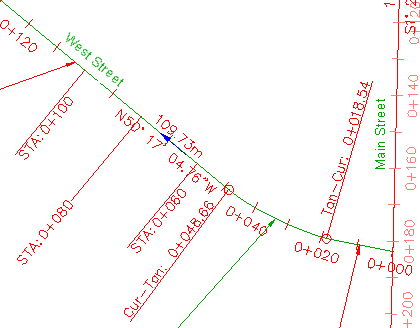

Estilo de tipo de etiqueta de P.K. principal cambiado: sólo STA: 0+060
Para proseguir en este aprendizaje, vaya a Ejercicio 6: creación de un estilo de etiqueta que hace referencia a otro objeto.
