Los archivos de Autodesk Inventor tienen propiedades denominadas iProperties. Las iProperties permiten el seguimiento y la administración de los archivos, la creación de informes y la actualización automática de listas de materiales de ensamblajes, listas de piezas de dibujo, cajetines, etc. Los componentes de la fábrica también tienen propiedades muy similares a las iProperties. Estas propiedades se pueden definir mediante iProperties o mediante el comando Propiedades de componente.

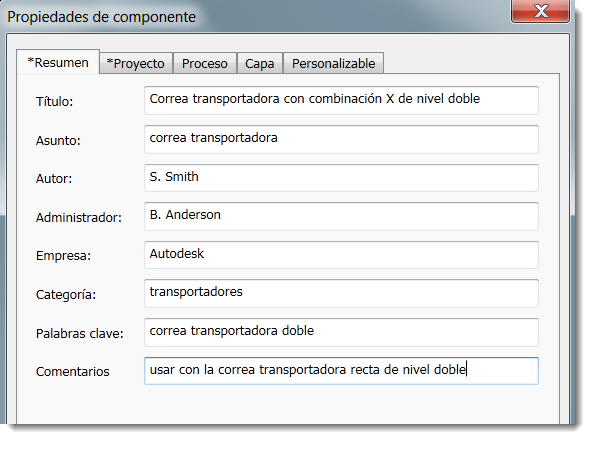

Siga estos pasos para asignar propiedades a un componente.
Subtipo de archivo | Tipo de archivo; por ejemplo, DWF o IPT |
Número de pieza | Número de pieza del componente. Si deja este valor en blanco, el nombre de archivo se asigna automáticamente como el número de pieza. |
Nº de almacenamiento | Número de almacenamiento del componente |
Descripción | Descripción breve del componente |
Número de revisión | Número de revisión del archivo |
Proyecto | Nombre del proyecto |
Diseñador | Diseñador del proyecto o modelo |
Responsable | Responsable de la firma |
Cost Center | Centro de costes al que se aplicará el componente |
Coste estimado | Coste del componente que se utiliza en la lista de materiales y otros cálculos de costes |
Fecha de creación | Fecha actual; haga clic en el icono de calendario para seleccionar una fecha distinta |
Proveedor | Nombre del fabricante o proveedor si se trata de un componente de terceros |
Enlace web | Enlace del proveedor u otra dirección de sitio web relevante |
Objeto del proceso | Active esta casilla para designar este componente como un objeto de simulación y, a continuación, seleccione el tipo de objeto: Búfer, Procesador u Origen. Los campos que aparecen varían según el tipo de objeto seleccionado. |
Búfer | Los búferes almacenan temporalmente los elementos que produce un procesador. Nombre: nombre del búfer; por ejemplo, almacenamiento1 Capacidad: cantidad de elementos que el búfer puede almacenar |
Procesador | Los procesadores reciben los materiales o piezas de origen y realizan operaciones con estos. Nombre: nombre del procesador; por ejemplo, ensamblaje base Descripción: descripción del procesador MTBF: tiempo medio entre fallos en este procesador y todas sus operaciones; por ejemplo, 4400 h indica que, de media, este procesador funcionará 4400 horas antes de sufrir un fallo MTTR: tiempo medio necesario para reparar este procesador tras un fallo; por ejemplo, 60 min indica que, de media, se requerirán 60 minutos para repararlo Coste de preparación: gastos de preparación divididos por el tiempo de preparación Coste de procesamiento: gastos de procesamiento divididos por el tiempo de ciclo Porcentaje de tiempo de actividad: porcentaje de tiempo que el procesador está en funcionamiento Índice de consumo energético: número de elementos procesados por unidad de energía Nombre de operación del procesador: nombre del modelo de proceso general del que forma parte el procesador; por ejemplo, ensamblaje de motor Tiempo de ciclo: número de elementos procesados en la unidad de tiempo seleccionada Tiempo de preparación: tiempo necesario para configurar el procesador para realizar esta operación Operaciones secuenciales: ejecute las operaciones en la secuencia mostrada; para añadir una operación a la lista, haga clic en |
Origen | Los orígenes son materiales o piezas no procesados que entran en un flujo de trabajo de la fábrica. Nombre: nombre de origen; por ejemplo, vara de metal Velocidad de salida: número de elementos que el origen suministra en la unidad de tiempo seleccionada Fuente infinita: indica que existe un suministro ilimitado disponible; si los suministros son limitados, deje esta opción en blanco y escriba un valor en el campo Número total de piezas Número total de piezas: número de elementos disponibles de este origen |
La ficha Capa permite seleccionar una capa existente o definir una nueva capa en la que insertar el componente. La creación automática de capas resulta útil si se desea controlar la visibilidad de este componente en diseños complejos.
Seleccione Especificar capa del componente para asociar una capa con este componente. Si no se selecciona esta casilla de verificación, el componente se insertará en la capa de DWG actual de AutoCAD o en la capa 0 de Inventor.
Para crear una nueva capa, escriba un nombre en el cuadro de texto y seleccione un color para representar la capa.
Nombre | Escriba un nuevo nombre de propiedad personalizada o seleccione una propiedad personalizada existente para editarla. |
Tipo | Seleccione un tipo de datos. |
Valor | Escriba un valor que se corresponda con el tipo de datos seleccionado. |
Categoría | Escriba un nuevo nombre de categoría o seleccione uno existente. |
Haga clic en Añadir para añadir la propiedad a la lista. El botón Suprimir suprime la propiedad seleccionada de la lista de propiedades.
Después de definir estas propiedades y publicar el componente, se puede insertar en los layouts de AutoCAD e Inventor.
