Autodesk Factory Design Utilities para Inventor es un complemento del entorno de ensamblaje. Proporciona herramientas de diseño y un entorno optimizado para el layout de suelo de fábrica.

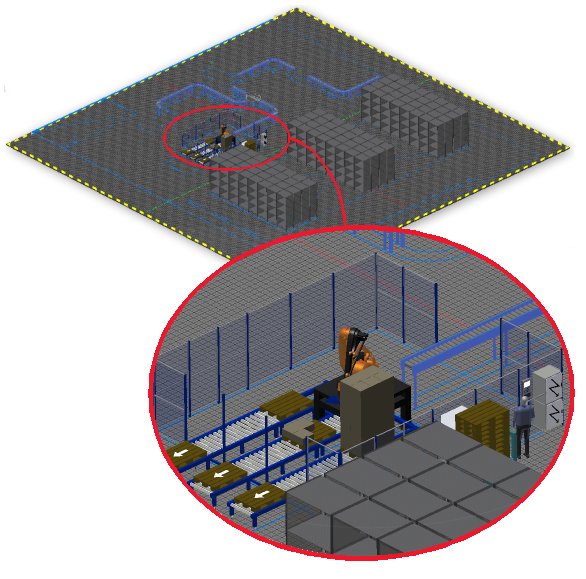

Un layout de suelo de fábrica es un modelo 3D de un entorno de fábrica, almacén u oficina. El tamaño y la complejidad pueden ir desde una celda a toda la fábrica. El layout puede incluir elementos de construcción como muros, columnas y utilidades. Puede comprobar las interferencias y planificar la conexión de partes individuales de equipos a los recursos eléctricos, de aire comprimido, datos, etc.
La biblioteca Componentes de la fábrica contiene los modelos de componentes de fábrica estándar, tales como transportadores, redes de conductos y muros. Puede publicar los modelos que se utilicen con frecuencia en la biblioteca. También puede utilizar archivos de pieza y ensamblaje de Inventor o modelos importados.
Flujos de trabajo de suite
Inventor Factory proporciona varias herramientas de Suite Workflows que permiten crear un vínculo asociativo bidireccional entre un layout de la fábrica en 3D y un dibujo 2D de AutoCAD. Este vínculo, denominado Layout Sync, se puede establecer entre Inventor y AutoCAD Architecture o AutoCAD Mechanical.
Los cuatro flujos de trabajo de Inventor asociados con AutoCAD son:
- Sincronizar AutoCAD: inicia AutoCAD y crea un layout de dibujo 2D a partir de un layout 3D abierto de Inventor Factory.
- Crear desde AutoCAD: crea un nuevo layout de la fábrica en 3D a partir de un layout 2D de AutoCAD. Cualquier componente 2D y cadenas de componentes se reemplazan por sus equivalentes 3D. Nota: Este comando representa la misma función que el comando Nuevo layout a partir de DWG que se encuentra en el panel Inicio de Factory.
- Actualizar desde AutoCAD: los cambios realizados en un layout 2D de AutoCAD se reproducen en el layout de Inventor Factory.
- Romper vínculo con AutoCAD: se rompe el vínculo asociativo entre las distribuciones de AutoCAD e Inventor.
Inventor Factory también incluye flujos de trabajo de suite para Navisworks y 360. Sincronizar Navisworks abre el archivo de Inventor activo en Navisworks, para que puede visualizar el layout y ejecutar detecciones de conflictos. Crear modelo de proceso: sincroniza los datos de Inventor con la herramienta de modelado de procesos basada en Web Process Analysis 360, desde la que se pueden ejecutar simulaciones y optimizar el rendimiento.
