Acerca del análisis de visibilidad de carreteras de diseño

Analice la visibilidad de carreteras e intersecciones de diseño. Este análisis permite identificar ángulos muertos o zonas con error de visibilidad, donde la visibilidad se ve dificultada por obstrucciones.

Opciones de análisis visual para carreteras

Opción visual	Descripción

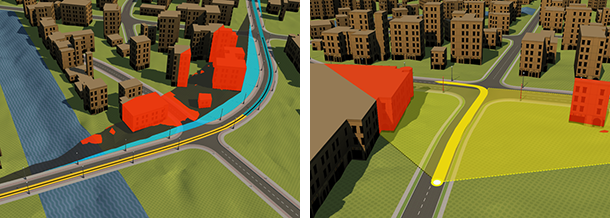

Zonas de visibilidad	Muestra los colores del carril analizado para indicar zonas de visibilidad segura y afectada. El color azul claro indica zonas con buena visibilidad. El color amarillo indica zonas con error de visibilidad, con obstrucción de la visibilidad respecto al punto de mira deseado. Las áreas oscurecidas indican zonas con riesgo potencial de accidente donde los problemas de visibilidad incrementan la probabilidad de accidentes.
Zonas de accidente	Las zonas oscurecidas del carril analizado indican los puntos en que los problemas de visibilidad incrementan la probabilidad de accidentes.
Envolturas de visibilidad	Muestra colores del rango de visibilidad deseada más allá del contorno de carretera, así como el efecto de las obstrucciones. El color azul claro indica zonas con buena visibilidad. El color rojo indica obstrucciones. Las áreas oscurecidas indican dónde hay obstrucciones que afectan a la visibilidad.
Regiones de visibilidad	Muestra regiones de visibilidad respecto a indicadores de visibilidad insertados manualmente. El color amarillo indica zonas de error de líneas de visibilidad. El color rojo indica obstrucciones. Las zonas oscurecidas indican dónde hay obstrucciones que afectan a la línea de visibilidad.
Líneas de visibilidad	Muestra la línea de visibilidad desde el punto de visión hasta la visibilidad de destino deseada. Si cualquiera de las obstrucciones en las regiones de visibilidad afecta negativamente al punto de visión en el que se ubica el indicador de visibilidad, también se muestran la primera y la última línea de visibilidad bloqueadas. El color amarillo indica zonas de error de líneas de visibilidad. El color rojo indica obstrucciones.
Línea de distancia	Muestra una línea desde la altura del ojo en indicadores de visibilidad insertados manualmente hasta la visibilidad deseada.

Opciones de análisis visual opciones para intersecciones

Opción visual	Descripción
Triángulos de visibilidad	Muestra áreas visibles y obstrucciones. El color azul claro indica zonas con buena visibilidad. El color amarillo indica zonas con error de visibilidad, con obstrucción de la visibilidad respecto al punto de mira deseado. El color rojo indica obstrucciones.
