Incorpore modelos de SketchUp® en InfraWorks 360 como modelos 3D utilizando un formato Collada™ (DAE).*
Se recomienda importar los modelos de SketchUp en un formato DAE; también se admite la importación de archivos SKP.
Para importar un archivo DAE (recomendado)
- En SketchUp, abra el modelo 3D que desea incorporar en InfraWorks.
- Elija Archivo
Exportar
Modelo 3D.
- Especifique el tipo de exportación: Archivos Collada (*.dae) y guarde el archivo en el sistema local o en la unidad de red asignada.
- Abra InfraWorks 360.
- Abra el modelo de InfraWorks 360.
- Haga clic en
.
- Haga clic en

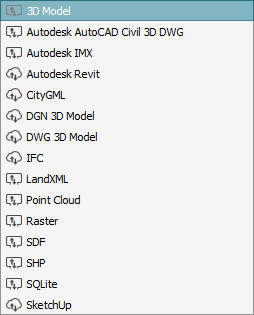

en el panel Origen de datos y, a continuación, seleccione Modelo 3D.
- Desplácese hasta el archivo DAE que ha guardado en su sistema local o en una unidad de red asignada, y haga clic en Abrir.
- Una vez que se haya completado la importación, haga doble clic en el nombre de archivo importado en el panel Origen de datos para abrir el cuadro de diálogo Configuración del origen de datos.
- Especifique el tipo de origen de datos; a continuación, seleccione la ficha Geolocalización y configure los datos. Si el modelo no tiene ningún sistema de coordenadas asociado, puede especificar un origen local o insertar interactivamente los datos en el modelo con el cursor del ratón. Consulte Para especificar la configuración de geolocalización si desea más información.
- Una vez que haya configurado los datos, haga clic en Cerrar y actualizar.
Para importar como SKP (se requiere InfraWorks 360)
- En SketchUp, abra el modelo 3D que desea incorporar en InfraWorks.
- Guarde el modelo de SketchUp en formato SKP en el sistema local o en la unidad de red asignada.
- Abra el panel Origen de datos y seleccione

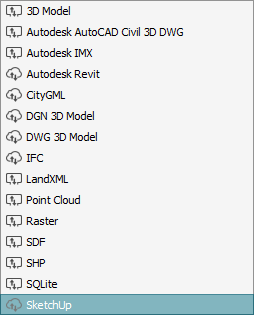

; a continuación, elija SketchUp en el menú desplegable.
- Desplácese hasta el archivo de modelo SKP y haga clic en Abrir.
- Una vez que se haya completado la importación, haga doble clic en el nombre de archivo importado en el panel Origen de datos y configure los datos.
- Una vez que haya configurado los datos, haga clic en Cerrar y actualizar.
Nota: si tiene problemas para importar un archivo SKP, quizá deba cerrar InfraWorks y ejecutarlo como administrador, además de activar la importación local basada en Navisworks. Si desea más información, consulte
Para establecer las opciones de importación de datos.
* COLLADA y el logotipo de COLLADA son marcas comerciales de Khronos Group Inc.
*SketchUp es una marca comercial de Trimble Navigation Limited.
