Exportar

En el panel de exportación, puede exportar los modelos y los resultados del análisis en un archivo con un formato ZIP para su uso en los productos Autodesk Moldflow Adviser o información o Insight. Seleccione el resultado de Autodesk Moldflow para exportar un archivo .mfr para utilizarlo en Autodesk Moldflow Communicator. En el panel de exportación de modelos, seleccione Autodesk Moldflow Insight para exportar un archivo .sat 3D adecuado para realizar un análisis de refrigeración con Moldflow Insight.

Exportación

1. En la ficha Presentación de molde o Núcleo/Cavidad, pulse la flecha de la lista desplegable en Herramientasy, a continuación, pulse Exportar. Aparece el cuadro de diálogo Exportar.
2. En el panel de exportación, seleccione Autodesk Moldflow Adviser, Autodesk Moldflow Insight o Autodesk Moldflow Communicator como formato de exportación.
3. En el cuadro del archivo de destino, escriba un nombre y una ubicación para el archivo de exportación.
4. Pulse Exportar para crear el archivo.

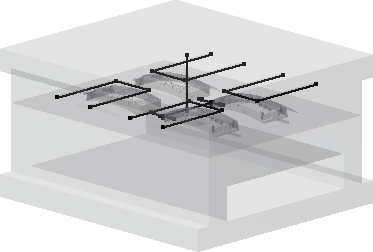

Exportar modelos de molde

1. En la ficha Presentación de molde o Núcleo/Cavidad, pulse la flecha de la lista desplegable en Herramientasy, a continuación, pulse Exportar. Aparece el cuadro de diálogo Exportar.
2. En el panel de exportación de modelos de molde, seleccione Autodesk Moldflow Insight.
3. En el cuadro del archivo de destino, escriba un nombre y una ubicación para el archivo .sat.
4. Haga clic en Exportar para procesar el modelo y abrir el cuadro de diálogo Opciones de exportación.
5. Haga clic en la ficha Bloque de molde:
   • Marque los elementos que desea incluir, desactive la marca de verificación para excluir.
   • Haga clic con el botón derecho en una entrada para definir el estado de visibilidad.
   • Haga clic con el botón derecho en un inserto para alternar entre Marcar para inserto de pieza o Marcar para inserto de molde.
6. Haga clic en la ficha Sistema de refrigeración:
   • Marque los canales de refrigeración que desea incluir, desactive la marca de verificación para excluir.
   • En el panel de mangueras, haga clic para añadir y seleccionar los extremos de los canales de refrigeración necesarios para crear una manguera.
   • Si lo desea, haga clic en la cota de manguera para cambiar el diámetro de la manguera.
7. Haga clic en Aceptar para crear el archivo .sat.
