Dibujos

Vistas de dibujo rápidas para ensamblajes de gran tamaño

Los datos de modo rápido de un ensamblaje se utilizan para generar vistas y vistas preliminares más rápidas con el fin de obtener vistas de ráster y precisas.

Nota: Las piezas y los ensamblajes heredados deben migrarse a Inventor 2015.

Al crear vistas de dibujo, si selecciona la opción Solo vista de ráster, se generarán vistas de ensamblajes de gran tamaño con datos de modo rápido en una fracción del tiempo requerido.

Nota: El aumento significativo del rendimiento está sujeto al tamaño del modelo, y requiere que las piezas y los ensamblajes se migren a la versión más reciente.

Apertura rápida de archivos de dibujo

La nueva opción Apertura rápida del cuadro de diálogo Opciones para abrir archivos de dibujo permite abrir un dibujo con rapidez. Si selecciona Apertura rápida, no se intentará buscar ni resolver ningún archivo al que se haga referencia en el dibujo. Una vez abierto, el dibujo se comportará como si se hubiera abierto sin referencias de archivo presentes. Puede realizar y guardar modificaciones.

Cotas reducidas

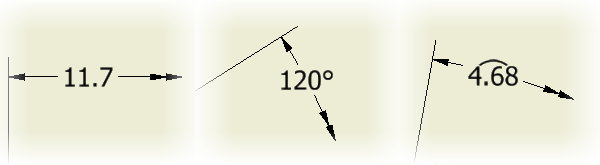

Cree cotas reducidas lineales, angulares o de longitud de arco. Ejecute el comando Cota, seleccione dos aristas o líneas de referencia, o bien seleccione un arco y haga clic con el botón derecho para visualizar el menú. En la lista Tipo de cota, seleccione el tipo deseado de cota reducida e inserte la cota en el dibujo.

Para obtener más información

Otras mejoras de productividad

Hacer doble clic en cualquier lugar de una referencia numérica para editarla

Puede hacer doble clic para editar una referencia numérica con el fin de anular los objetos de la referencia numérica, o para editar o anular el valor mostrado.

Desplazar una tabla dividida a otra hoja

Puede utilizar el árbol del navegador para mover las tablas de dibujo divididas (tablas de agujeros, genéricas y listas de piezas) a otra hoja.

Conservar la lista de piezas ordenada automáticamente

Se ha añadido una nueva opción, Ordenar automáticamente al actualizar, al cuadro de diálogo Ordenar lista de piezas. Si se selecciona esta opción, los parámetros de orden se conservan para una lista de piezas específica. La opción se ejecuta al hacer clic en Aceptar en el cuadro de diálogo. Después de activar Ordenar automáticamente al actualizar, no será necesario volver a ordenar la tabla manualmente después de añadir o eliminar piezas.

Identificar una referencia de hoja asociativa de la vista de dibujo en los identificadores de vistas

Es posible encontrar con facilidad la hoja adecuada cuando las vistas de corte (sección/detalle) se desplazan a una hoja diferente. En Propiedades del identificador de vista se incluyen ahora las opciones NOMBRE DE HOJA PADRE e ÍNDICE DE HOJA PADRE. El valor de la cadena se actualiza cuando se desplaza la vista padre a una hoja diferente, o cuando se modifica el nombre o el índice.

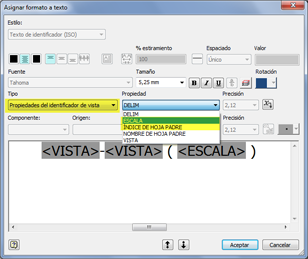

Puede activar estas propiedades al añadir o editar un identificador de vista, y seleccionar <NOMBRE DE HOJA PADRE> e <ÍNDICE DE HOJA PADRE>.

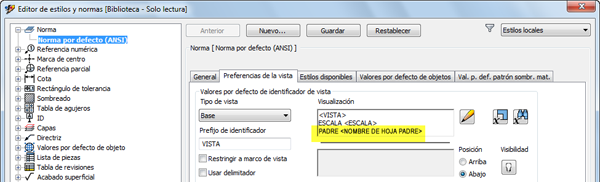

La propiedad también se añade al identificador de vista por defecto en Editor de estilos y normas Normas Preferencias de la vista Mostrar.
