Mejoras en el boceto

Identificación del boceto Plano de origen

Ahora puede identificar la cara o el plano de un boceto creado inicialmente. Seleccione un boceto en el navegador y seleccione Mostrar en el menú contextual para visualizar el plano de origen o cara.

Creación de dimensiones tangentes entre una geometría circular o de arco en un boceto 2D

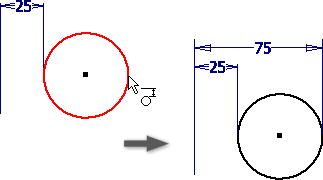

Ahora puede crear dimensiones tangentes entre geometrías circulares o de arco en un boceto 2D. Este flujo de trabajo le permite restringir totalmente un círculo con dimensiones tangentes en lugar de una cota de diámetro tradicional, o bien utilizar el centro del círculo.

La configuración de visualización Mostrar/ocultar todas las restricciones se mantiene

Las configuraciones de visualización seleccionadas Mostrar todo u Ocultar todas las restricciones permanecen activas en el boceto y durante la sesión de edición. Anteriormente, las configuraciones de visualización y ocultación no permanecían activas tras crear una nueva geometría o tras iniciar un nuevo boceto.

Ocultar cotas de boceto

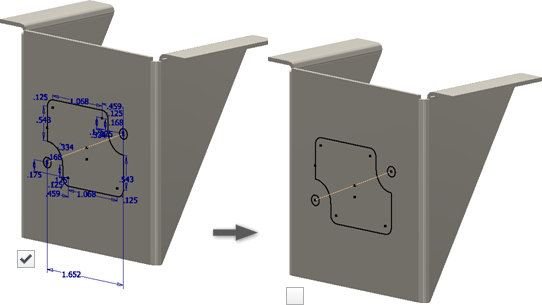

Se añade la opción Cotas de boceto en la lista Visibilidad de objeto Seleccione esta opción para mostrar bocetos 2D o 3D y ocultar todas las cotas de boceto relacionadas. Anteriormente, no podía ocultar cotas de boceto por separado. Esta opción está disponible tanto en piezas como en ensamblajes.

La coherencia en bocetos compartidos

Ahora, al compartir un boceto, arrastrándolo por encima de su operación en el navegador, se hace visible automáticamente. El estado de visibilidad de los bocetos compartidos es coherente con el método del menú contextual de selección de una ubicación compartida.

Ajustar a superficie el boceto 3D

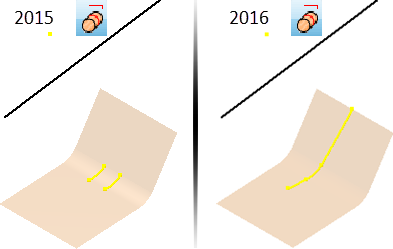

Se ha mejorado la opción Ajustar a superficie del comando Proyectar en superficie. Ajustar a superficie es más predecible y ahora puede ajustarse a una amplia variedad de superficies. La siguiente imagen muestra los resultados del ajuste de una línea recta en dos planos y una curva en ambas versiones, 2015 y 2016.

Nuevos puntos de referencia en el menú contextual

Antes, los únicos puntos de referencia que estaban disponibles a través del botón derecho en la opción Referencias de punto eran Punto medio, Centro e Intersección. Se han añadido los siguientes puntos de referencia:

• Punto final
• Intersección ficticia
• Cuadrante
• Mitad de 2 puntos

Curva de partición de un boceto 3D

El comando Crear curva de partición incluye nuevas opciones. Ahora puede elegir si excluir las caras seleccionadas, las caras rectas y las caras internas de la generación de la curva.
