Ranuras lineales y en arco
Puede crear un boceto de ranuras lineales o en arco con un único comando, del mismo modo que con otras formas básicas como rectángulos o círculos.
Hay cinco nuevos comandos de Ranura disponibles:
-
El comando

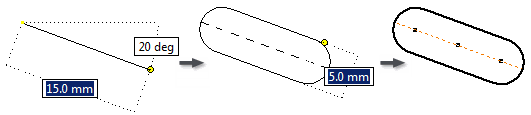

Ranura de centro a centro crea una ranura lineal definida por la orientación y la longitud de la línea de centro de la ranura y por la anchura de la ranura.
-
El comando

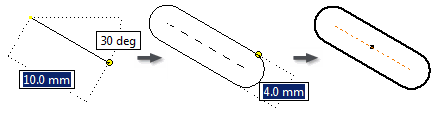

Ranura global crea una ranura lineal definida por su orientación, su longitud y su anchura.
-
El comando

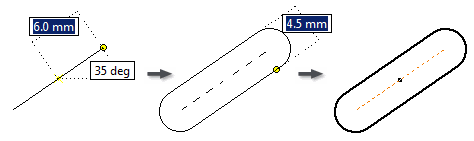

Ranura por punto central crea una ranura lineal definida por su centro, la orientación y la longitud de su línea de centro y su anchura.
-
El comando

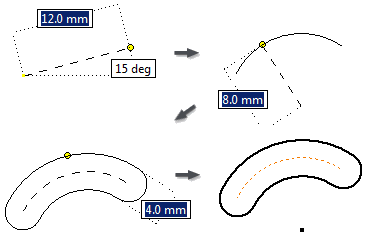

Ranura por arco de tres puntos crea una ranura en arco definida por un arco por tres puntos y por la anchura de la ranura.
-
El comando

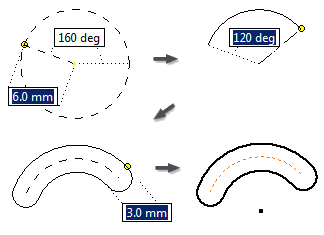

Ranura por arco por centro crea una ranura en arco definida por un centro, un arco por dos puntos y la anchura de la ranura.
