Inventor evoluciona constantemente para ayudarle a resolver los retos actuales y futuros de ingeniería y fabricación. Inventor 2016 R2, una actualización disponible para los suscriptores de Inventor, ofrece mejoras del producto principal y presenta nuevas herramientas para mejorar el rendimiento del producto mediante el diseño de piezas con simulación inicial y optimizado para conceptos, flujos de trabajo de diseño mecánico y eléctrico más eficaz, y mucho más.

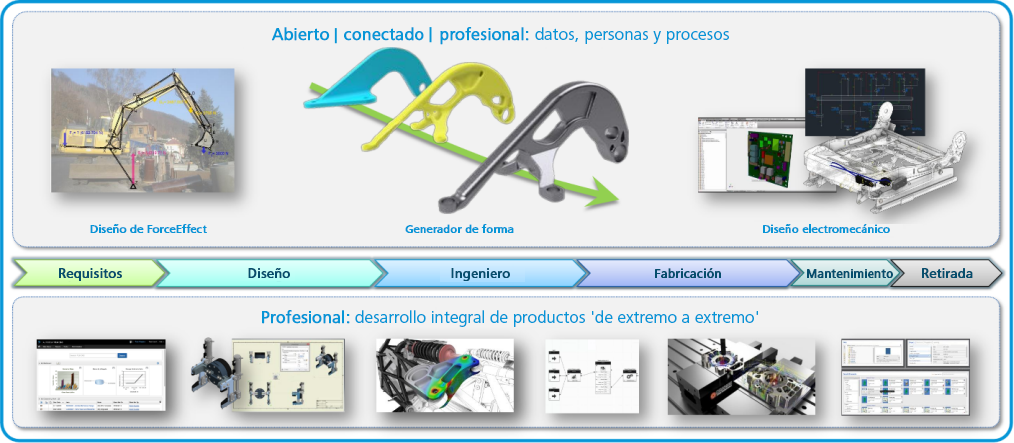

Esta versión incluye algo que no había estado nunca antes disponible dentro de una aplicación de CAD: el Generador de forma. En lugar de simular el rendimiento una vez modelada la pieza, ahora puede indicar al software lo que pretende conseguir y el equipo generará una estructura optimizada basada en sus requisitos. De este modo, puede evitar varias rondas de iteración y lograr el mejor diseño más rápido que nunca. Esta versión es algo más que una actualización. Es el futuro del diseño realmente asistido por ordenador y computadora y promueve las capacidades de la plataforma de desarrollo de productos abiertos | conectados | profesionales de Inventor para ayudarle a innovar, colaborar, concebir y crear productos excelentes.
Generador de forma
¿Qué es?: una herramienta de diseño para ayudarle a crear piezas estructuralmente eficientes.

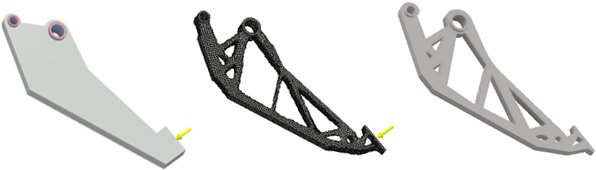

¿Qué hace?:es una estrategia de diseño para maximizar la rigidez de una pieza determinada dentro de las restricciones que se especifiquen. El Generador de forma produce una forma de referencia en malla 3D que se puede utilizar para refinar el diseño.
¿Cómo lo hace?: la tecnología del Generador de forma se ha integrado en Inventor y se ha diseñado para refinar la malla a fin de producir una forma a la que se pueda hacer referencia para el diseño de la pieza.

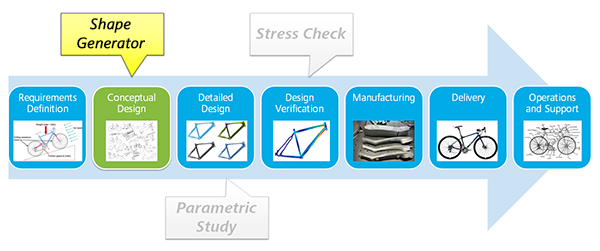

¿Dónde encaja el Generador de forma en el proceso de diseño?
El Generador de forma está pensado para las primeras fases del diseño conceptual. Utiliza las entradas que se proporcionan para generar una forma de referencia de una pieza estructuralmente eficiente. Se utiliza esta forma de referencia como guía de diseño y se puede modificar la forma de la pieza para emular la forma de referencia. A continuación, se puede optimizar más el diseño con el análisis de tensión y la simulación.
Para obtener más información, consulte Acerca del Generador de forma.
Para probarlo ahora, vaya a través del aprendizaje guiado Generador de forma: diseño conceptual.
Mejoras en el flujo de trabajo de IDF
Ahora tiene más flexibilidad y control al trabajar con datos de diseño PCB. El soporte mejorado para IDF 2.0 y 3.0 incluye controles nuevos sobre la importación de datos de diseño, así como una nueva capacidad para publicar en la nueva biblioteca de componentes de IDF del Centro de contenido y reutilizar componentes de la placa (PCB).
Nueva biblioteca de componentes de IDF del Centro de contenido

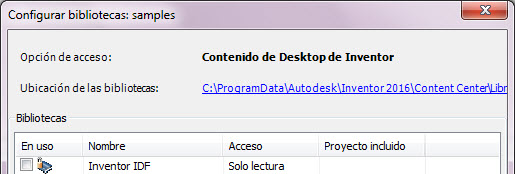

Se instala una nueva biblioteca del Centro de contenido para los componentes IDF con la versión 2016 R2 (solo con suscripción).
- Crear y publicar piezas con el nuevo comando Administrar
Crear
Componente de IDF en la nueva biblioteca de componentes de IDF del Centro de contenido.
- Al importar o abrir un archivo IDF, todos los componentes de biblioteca que se encuentran en la biblioteca de componentes de IDF del Centro de contenido se reutilizan automáticamente en la importación.
Nuevas opciones de importación de IDF y flujo de trabajo
- Por defecto, todos los componentes de la biblioteca de componentes de IDF del Centro de contenido se reutilizan al importar o abrir un archivo IDF. Para crear nuevas piezas para los componentes IDF, anule la selección de la nueva casilla de verificación Reutilizar componentes en el Centro de contenido.
- Acceda al nuevo cuadro de diálogo Configuración del filtro: con el nuevo cuadro de diálogo Configuración del filtro se pueden definir filtros fácilmente para que solo se incluyan los valores especificados en el archivo exportado:
- Agujeros sin chapar: filtrar por diámetro.
- Agujeros chapados: filtrar por diámetro.
- Componentes: filtrar por altura.
- Contornos: filtrar por tipo.
- Áreas de exclusión
- Cortes de placa
- Localizar piezas fácilmente para añadir a la biblioteca: seleccione el botón Comprobar
para identificar los componentes que aún no están en la biblioteca del Centro de contenido. En el nuevo cuadro de diálogo No se han encontrado componentes, seleccione Copiar al portapapeles para copiar los nombres de archivo para identificar fácilmente las piezas para su publicación.
Para añadir estas piezas a la biblioteca de componentes de IDF del Centro de contenido, abra cada una de las piezas y utilice el comando Administrar
Crear
Componente de IDF para publicar en la nueva biblioteca de componentes de IDF del Centro de contenido.
Soporte de conversión ampliado para los componentes de IDF
Los siguientes componentes de placa se reconocen ahora en Inventor:
- Contorno de placa
- Cortes de placa
- Agujeros sin chapar
- Agujeros chapados
- Exclusiones
- Componentes
Ingeniería de conceptos
Autodesk ForceEffect se ha añadido a los componentes de modelado de piezas y ensamblajes.

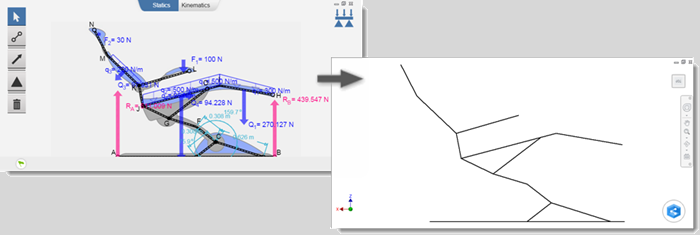

ForceEffect permite crear diagramas de cuerpo libre para desarrollar cálculos de ingeniería y simulación durante la fase de estudio del diseño para determinar su viabilidad.
- Crear uniones (soldadas, bloqueadas)
- Partir elemento en las uniones
- Crear soportes (fijos, deslizantes)
- Crear cargas (conocidas, desconocidas, distribuidas variables) y momentos
- Añadir peso a elementos individuales
- Calcular fuerzas de reacción y momentos para el equilibrio y los sistemas de sobrerrestricción
- Activar y desactivar fuerzas para mostrar los componentes del vector de fuerza
- Generación de informes de resultados con imagen, resultados, todas las ecuaciones
Cuando acabe el diseño, puede abrirlo como un boceto de esqueleto de Inventor.
Para obtener más información, consulte Acerca de ForceEffect
- Inicie un archivo de ensamblaje o de pieza de Inventor.
- Haga clic en la ficha Complementos y seleccione Nuevo en el panel de ForceEffect.
- Haga clic en Muestras en el panel Ayuda para ver y trabajar con los archivos de muestra incluidos.
