Especificación de las propiedades de cota y las tolerancias de un documento

Puede especificar cómo desea que aparezcan las cotas por defecto para el documento de Inventor actual.

Del mismo modo, puede especificar el comportamiento de tolerancia por defecto documento por documento.

Las opciones de cota y tolerancia por defecto se especifican en el cuadro de diálogo Parámetros del documento, pero también se puede acceder a ellas en el cuadro de diálogo Propiedades de cota.

Especificación de las propiedades de cota por defecto

1. Haga clic en la ficha Herramientas panel Opciones Parámetros del documento .
2. En la ficha Unidades del cuadro de diálogo Parámetros del documento, en Visualización de cotas del modelo, seleccione el grado de precisión que desea aplicar a las cotas:
   • Precisión de visualización de cotas lineales. Controla el número de posiciones decimales en las cotas lineales.
   • Precisión de visualización de cotas angulares. Controla el número de posiciones decimales en las cotas angulares.
3. También en Visualización de cotas del modelo, puede elegir la forma en que desea que aparezcan las cotas en los bocetos:

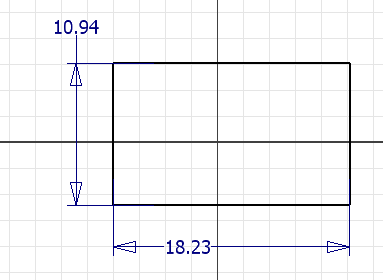

   • Visualizar como valor. Muestra la cota nominal.

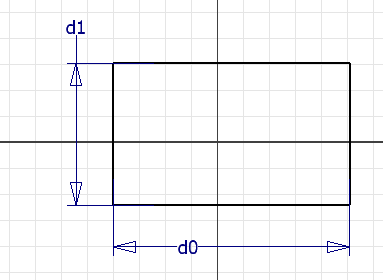

   • Visualizar como nombre. Muestra la cota como un nombre de parámetro.

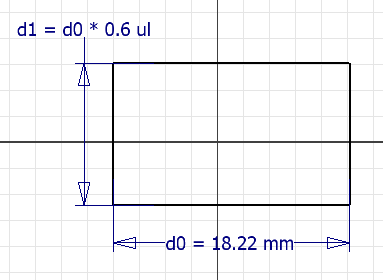

   • Visualizar como expresión. Muestra la cota como una expresión.

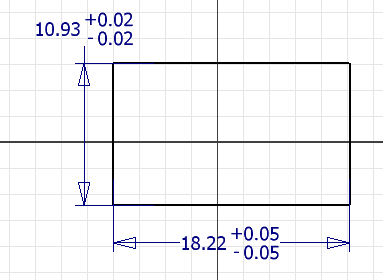

   • Mostrar tolerancia. Muestra la tolerancia de la cota.

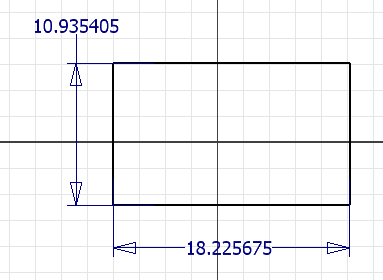

   • Mostrar valor exacto. Muestra el valor de la cota ignorando cualquier parámetro de precisión.

4. Haga clic en Aplicar para aplicar los parámetros y seguir trabajando en el cuadro de diálogo Parámetros del documento, o haga clic en Aceptar para finalizar y salir del comando.
   Nota: También puede acceder y editar propiedades de cota pulsando con el botón derecho en cualquier cota de un boceto y seleccionando Propiedades de cota. En el cuadro de diálogo Propiedades de cota, haga clic en la ficha Parámetros del documento.

Definición de los valores por defecto de tolerancia

1. Haga clic en la ficha Herramientas panel Opciones Parámetros del documento .
2. En la ficha Tolerancia por defecto del cuadro de diálogo Parámetros del documento, seleccione una de las siguientes acciones o ambas:
   • Usar valores de tolerancia normalizados. Utiliza los valores de precisión y tolerancia definidos en esta ficha al crear cotas. Utilice los campos Lineal y Angular para aplicar los parámetros de tolerancia para las cotas de precisión específica.
   • Exportar valores de tolerancia normalizados. Exporta las cotas a dibujos con los valores de precisión y tolerancia definidos en esta ficha. Haga clic en los campos Lineal y Angular para aplicar los parámetros de tolerancia a las cotas de precisión específica.
3. Haga clic en Aplicar para aplicar los parámetros y seguir trabajando en el cuadro de diálogo Parámetros del documento, o haga clic en Aceptar para finalizar y salir del comando.
   Todas las cotas del documento de pieza actual a las que no se ha aplicado una tolerancia se actualizan con los valores cambiados.

   Nota: Nota: También puede acceder y editar los parámetros de tolerancia para un documento pulsando con el botón derecho en cualquier cota de un boceto y seleccionando Propiedades de cota. En el cuadro de diálogo Propiedades de cota, haga clic en la ficha Parámetros del documento.
