Una anotación de imagen es una anotación con una imagen. Existen dos tipos de anotaciones de imagen.
Imagen
Una imagen es una anotación no enlazada que contiene una imagen. La anotación no está vinculada a ningún componente y puede insertarse como una anotación independiente en el documento.
Propiedades de imagen:
- Contorno: define el color y la anchura del contorno de la anotación de imagen
- Forma: define la forma de la anotación. La imagen se recorta según la forma seleccionada.
- Bloquear relación anchura/altura: la imagen mantiene su relación anchura/altura al ajustar su tamaño.
- Estilo: proporciona una lista de estilos predefinidos de la anotación de imagen.
- Mantener en la parte superior: la anotación está siempre en primer plano, incluso en la rotación de componente
- Encuadrar en pantalla: la anotación de imagen se fija a la pantalla en un espacio 2D. La rotación de los componentes no afecta la posición de la anotación.
- Editar en SketchBook Pro: abre la imagen en Autodesk SketchBook Pro para su edición. El comando está disponible cuando SketchBook Pro está instalado.
- Editar en SketchBook Designer: abre la imagen en Autodesk SketchBook Designer para su edición. El comando está disponible cuando SketchBook Designer está instalado.
Acceso a los comandos:
Ficha Inicio panel
Anotación Imagen
Imagen enlazada
Una imagen enlazada es una anotación de directriz que contiene una imagen que está asociada a un componente.
Propiedades de imagen:
- Punta de flecha: selecciona una lista predefinida el tipo de punta de flecha de la directriz.
- Contorno: define el color y la anchura del contorno de la anotación de imagen.
- Forma: define la forma de la anotación. La imagen se recorta según la forma seleccionada.
- Directriz: selecciona el estilo de directriz para la anotación. El valor por defecto es el estilo de directriz de línea simple.
- Línea simple: una línea directriz conecta el componente y la anotación.
- Codo: una línea directriz con un codo conecta el componente y la anotación.
- Cono: una directriz con forma de cono conecta el componente y la anotación.
- Bloquear relación anchura/altura: la imagen mantiene su relación anchura/altura al ajustar su tamaño.
- Estilo: proporciona una lista de estilos predefinidos de la anotación de imagen.
- Mantener en la parte superior: la anotación está siempre en primer plano, incluso en la rotación de componente.
- Encuadrar en pantalla: la anotación de imagen se fija a la pantalla en un espacio 2D. La rotación de los componentes no afecta la posición de la anotación.
- Editar en SketchBook Pro: abre la imagen en Autodesk SketchBook Pro para su edición. El comando está disponible cuando SketchBook Pro está instalado.
- Editar en SketchBook Designer: abre la imagen en Autodesk SketchBook Designer para su edición. El comando está disponible cuando SketchBook Designer está instalado.
Acceso a los comandos:
Ficha Inicio panelAnotación Imagen enlazada

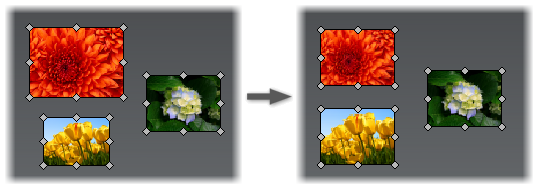

Consejo: Para definir tamaños iguales para las anotaciones de imágenes no enlazadas, en la ventana gráfica, seleccione una imagen para utilizarla como patrón de tamaño. A continuación, mantenga pulsada la tecla CTRL y seleccione imágenes cuyo tamaño desee ajustar. Haga clic en la ficha Anotación panel Tamaño Definir como igual tamaño. El tamaño de todas las imágenes cambia para coincidir con el de la primera imagen seleccionada.
