Publicación en vector

Publicar en vector exporta las instantáneas sin perder la claridad. La archivo .svg de salida tiene un tamaño más reducido que un archivo de imagen ráster.

Acceso a los comandos: ficha InicioGrupoPublicarVector.

Cuadro de diálogo Publicación de vector

Designe el objeto que se publicará

Documento

Publique todos los guiones gráficos que contiene el documento.

Guión gráfico actual

Publique el guión gráfico actual.

Instantánea actual

Publique la instantánea actual.

Designe el objeto que se publicará

Salida vectorial mejorada (los datos de B-rep se incluirán con el archivo)

Garantiza una salida vectorial de alta calidad. Esta opción está disponible cuando los datos insertados son compatibles con Inventor Server.

Los tipos de archivo admitidos son:

• Archivos de Inventor (.ipb, .iam)
• Archivos de CATIA V4 (.model, .session)
• Archivos de CATIA V5 (.catpat, .CATProduct)
• Archivos IGEST (.igs, .ige, .iges)
• Archivos JT (.jt)
• Archivos NX (.prt)
• Archivos de texto de Parasolid (.x_t)
• Archivos binarios de Parasolid (.x_b)
• Archivos de Pro/ENGINEER (.asm, .prt, .g)
• Archivos SAT (.sat)
• Archivos de SolidWorks (.prt, .sldprt, .asm, .sldasm)
• Archivos STEP (*.stp, *.ste, *.step)

Referencia de modelo:
Estado	El estado del componente es normal. El componente de origen no se encuentra en la ruta del archivo que se utilizó en su inserción. El componente se debe actualizar. Nota: Podrá volver a publicar en vector cuando todos los componentes tengan un estado normal.
Componente	Muestra los nombres de los modelos insertados.
Referencia	Muestra la ruta de archivo del modelo insertado.
Navegador	Encuentra el componente cuando su estado está marcado como no encontrado. Nota: El botón Navegador no está disponible para los archivos de Inventor. Puede utilizar Recuperar desde archivos locales/Vault para localizar los archivos de Inventor cuyas rutas hayan cambiado.
Guardar datos de representación de contorno junto con el archivo	Guarda los datos de representación de contorno en el archivo .ipb. La selección de esta opción aumenta el tamaño del archivo .ipb levemente. Si guarda el archivo .ipb con esta opción seleccionada, la próxima vez que el archivo se publique en vector lo hará más rápidamente, independientemente de los componentes que falten.

Aristas:
Interna	Define la anchura de las aristas internas del modelo.
Silueta	Define la anchura de las aristas de silueta del modelo.

Ejemplos de salida vectorial

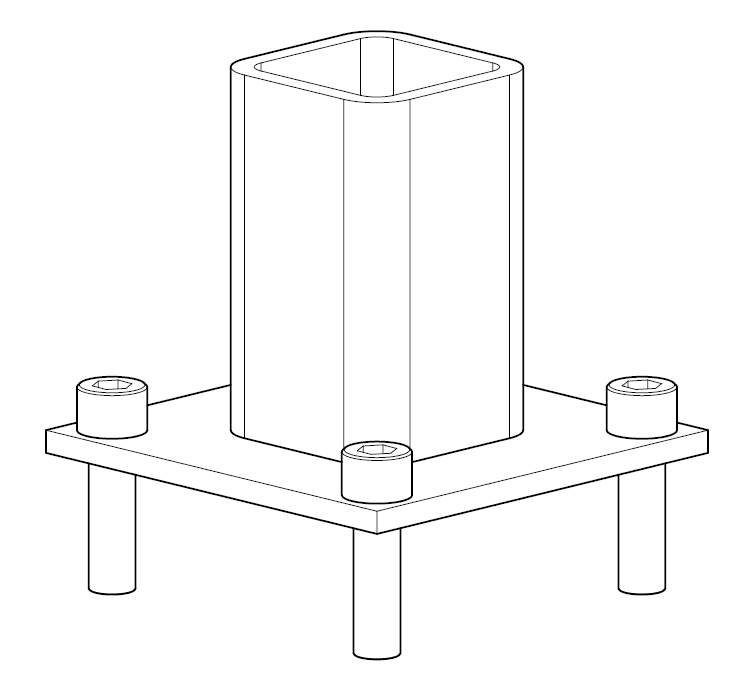

Valor por defecto de salida vectorial:

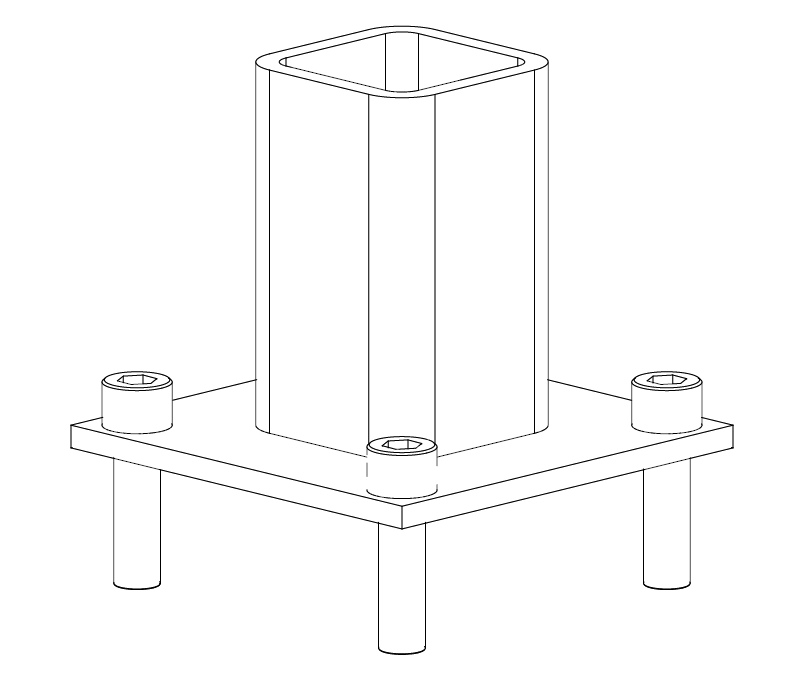

Salida vectorial mejorada con aristas de silueta resaltadas:
