Ejercicio 1: Creación de un mapa

Empiece creando un mapa y enlazando el archivo de definición de clase de objeto MyDefinition.xml definición de clase de objeto y los dibujos origen.

Nota: En este ejercicio se utiliza el archivo de definición de clase de objeto MyDefinition.xml que ha creado en el Ejercicio 1: Creación del archivo de definición de clases de objetos y los dibujos origen que ha utilizado en la Lección 3: Clasificación de objetos.

Para crear un mapa que contenga las clases de objetos que ha definido

1. En AutoCAD Map 3D, cree un mapa. Haga clic en NuevoDibujo. Seleccione la plantilla map2d.dwt y haga clic en Abrir.

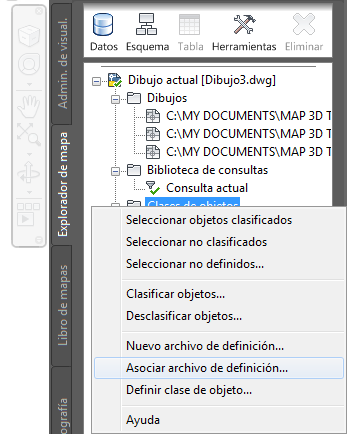

2. Enlace el archivo de definición de objeto haciendo clic en el botón derecho en Clases de objetos en el Explorador de mapa del Panel de tareas y haga clic en Asociar archivo de definición.


   Enlazar el archivo de definición MyDefinition.xml.

3. Seleccione el archivo de definición MyDefinition.xml que ha creado y haga clic en Abrir.
4. En la ficha Explorador de mapa del Panel de tareas, haga clic en DatosAsociar dibujos origen.


   Enlazar los dibujos que contienen los objetos clasificados.

5. Desplácese hasta la carpeta donde ha guardado los datos de aprendizaje. Mantenga pulsada la tecla Mayús, haga clic en los siguientes dibujos y, a continuación, Añadir:
   • Classify_Signals.dwg
   • Classify_Roads.dwg
   • Classify_Parcels.dwg

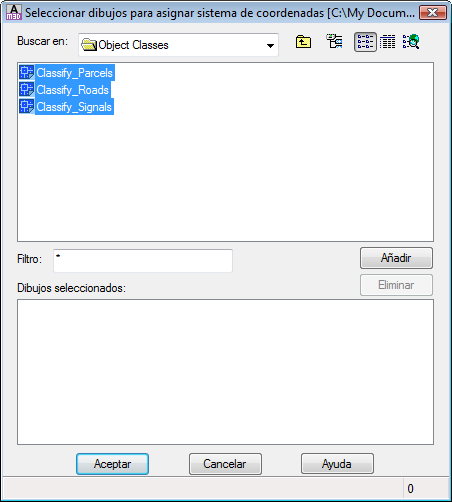

   Seleccionar los tres archivos de dibujo.

6. Haga clic en Aceptar.
   Nota:

   Es posible que se muestre una alerta durante su trabajo con el aprendizaje. La alerta advierte de que la asociación entre los objetos consultados en los dibujos actuales y enlazados no se conserva una vez cerrado el archivo de dibujo actual. Este mensaje le recuerda que se deben guardar los cambios realizados en el archivo de dibujo original. Puede ignorar la alarma de forma segura.

Para continuar con el aprendizaje, vaya al Ejercicio 2: Asignación de un sistema de coordenadas.
