Compare las dos capas que ha añadido en el ejercicio anterior. La superposición muestra las partes de la zona empresarial que se encuentran dentro de la zona inundada.
En este ejercicio se utiliza el mapa AnalyzeMapOverlay.dwg que creó en el Ejercicio 1: Adición de capas para comparar.
Para utilizar una superposición para comparar las dos capas
-
Haga clic en la
- En la ventana Orígenes y tipo de superposición del cuadro de diálogo Análisis de superposición, realice las siguientes acciones:
- En Origen, seleccione E_zone (Polígonos).
- En Superposición, seleccione floodzone (Polígonos).
- En Tipo, seleccione Intersecar.
- Haga clic en Siguiente.
- En la ventana Definir salida y parámetros del cuadro de diálogo Análisis de superposición, realice las siguientes acciones:
- Introduzca una ubicación para el archivo SDF de la capa de superposición.
- Escriba un nombre para la capa. En el Administrador de visualización aparecerá este nombre.
- En Tolerancia de micro-polígonos, seleccione No eliminar micro-polígonos.
Los micro-polígonos son pequeños polígonos que pueden ser el resultado de un proceso de superposición. Si desea eliminar micro-polígonos, pulse Sugerir para ver un parámetro razonable para la eliminación de micro-polígonos.
- No realice ninguna modificación en los demás parámetros y haga clic en Finalizar.

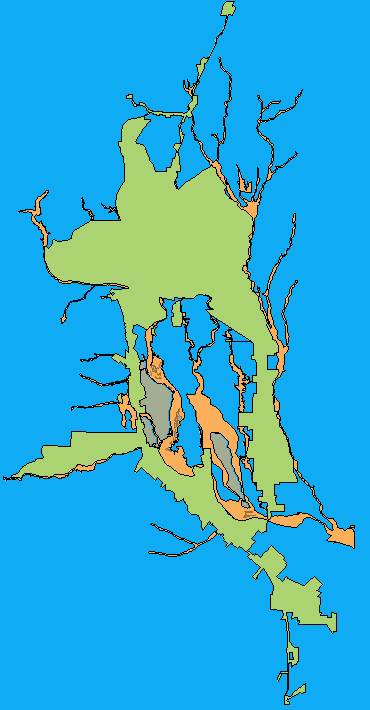

Ahora el mapa muestra las dos capas originales y una nueva capa que representa la superposición.
- Haga clic en la ficha Administrador de visualización en el Panel de tareas.

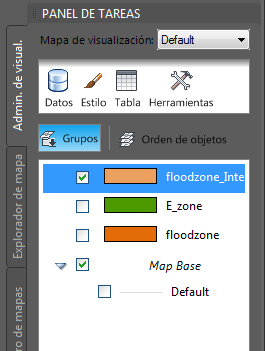

- Desactive las casillas para las capas de la zona inundada original y la zona empresarial, de manera que solo se muestren las capas de superposición en el mapa.
Ocultar todas las capas excepto la superposición.
- Guarde el mapa.
Para proseguir en este aprendizaje, vaya al Ejercicio 3: Adición y aplicación de estilo a una capa de carreteras.
