Acerca de las nubes de puntos y datos LiDAR

Una nube de puntos es un conjunto de datos de gran tamaño integrado por datos de puntos 3D. Los escáneres láser aéreos LiDAR (Light Detection And Ranging, Detección y medición por luz) son los instrumentos de uso más frecuente para la recopilación de datos de nube de puntos geográficos.

Normalmente, los datos LiDAR geográficos están disponibles en los formatos LAS (LiDAR Aerial Survey) o ASCII (.xyz). LAS es un formato de archivo estándar del sector definido por la American Society of Photogrammetry and Remote Sensing que incluye un sistema de clasificación de puntos. Un archivo LAS procesado puede tener puntos clasificados como tierra árida, vegetación alta o baja, edificio, etc.

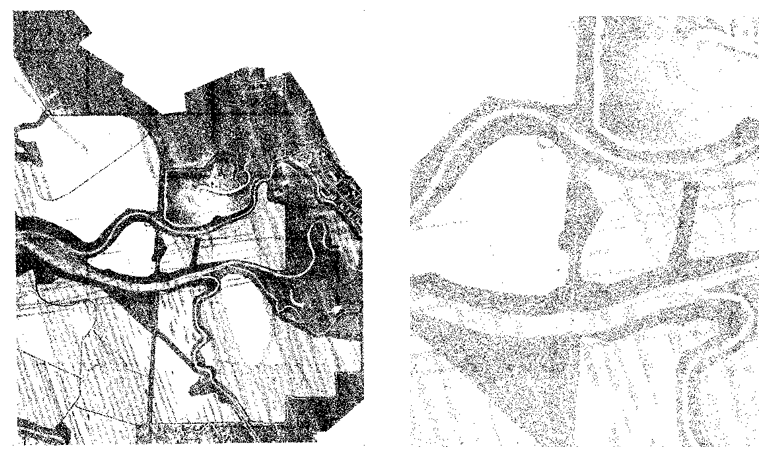

Amplíe la nube de puntos para ver la distribución de los puntos individuales.

AutoCAD Map 3D 2016 incluye elementos que permiten trabajar con los datos de nube de puntos. Puede crear modelos de elevación digitales (DEM) de alta precisión usando datos de nube de puntos. Dado que los conjuntos de datos de nube de puntos son tan grandes (suelen contener millones y, en algunos casos, miles de millones de puntos), AutoCAD Map 3D debe crear un banco de datos de nubes de puntos indexado para poder trabajar de un modo eficaz con los datos. Una vez que se han indexado los datos, AutoCAD Map 3D incorpora la nube de puntos al mapa como un objeto de dibujo de AutoCAD (una entidad AcDb) y añade una capa de nube de puntos en el Administrador de visualización. Los datos de nube de puntos indexados se pueden filtrar por clasificación, elevación, intensidad o ubicación en el mapa. Además, es posible agrupar los datos de nube de puntos y aplicarles un estilo usando el Administrador de visualización. Para crear una superficie basada en ráster a partir de los datos de nube de puntos, utilice el Administrador de superficies .
