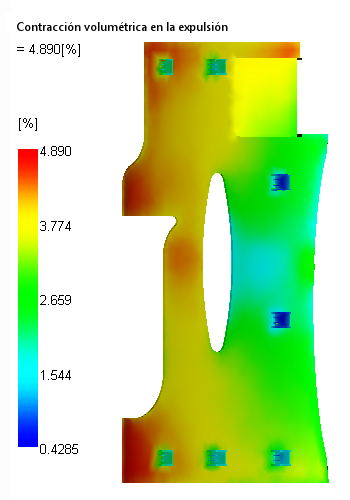

En esta tarea debe revisar los resultados de la contracción volumétrica en la expulsión.
-
Haga clic en Contracción volumétrica en la expulsión en el panel Tareas del estudio.
-
Haga clic en
() para animar los resultados. -
Rote, encuadre y aplique zoom según sea necesario para ver los resultados.
El espesor de la pared nominal de esta pieza es de 3 mm. La contracción volumétrica para este material suele estar entre 0,5% y 4,25% para una pieza con este grosor. Sin embargo, sería preferible una variación menor en la contracción. La contracción máxima se acerca al 5 % y la mínima en la pared nominal es de aproximadamente 1.7 %. Sería mejor si la mayor parte de la pieza estuviese dentro de un margen de contracción del 2 %. El principal problema es que la contracción crece al final del llenado.
