El resultado de Deflexión, efectos de orientación muestra la deformación de la pieza final debido a la orientación del material a lo largo de la pieza. Si es un material cargado con fibra, corresponde a la orientación de la fibra de la pieza.
- Respecto a un plano de anclaje en el que se especifican tres puntos en la parte que define un plano. Se mide la deflexión de la pieza deformada en relación con este plano.
- La geometría deformada se mide con respecto a un plano de ajuste perfecto. El plano se define de modo que el desplazamiento total de los puntos de referencia sea lo más pequeño posible. Se pueden especificar tantos puntos de referencia como sea necesario.

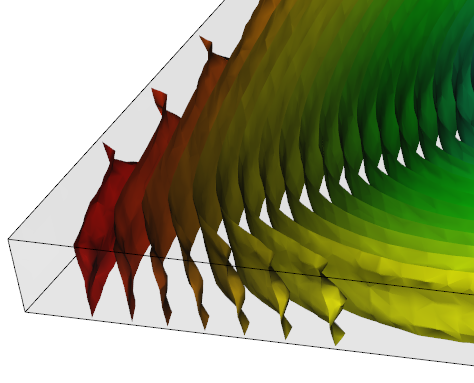

Una pieza Dual Domain solo muestra contornos de la superficie, pero con frecuencia se puede deducir la deformación a través del espesor.
Uso de este resultado
Examine la extensión de la deflexión de la pieza y asegúrese de que el resultado está dentro de la tolerancia.Las deflexiones pequeñas se pueden ampliar mediante el parámetro Factor de escala de la ficha Deflexión del diálogo Propiedades del gráfico.
Los resultados de deflexión se pueden animar. La animación muestra el cambio de forma de la pieza de la forma de la pieza original a la geometría desviada final.
Cosas que buscar
La variación de la magnitud de la contracción en las direcciones paralela y perpendicular a la orientación del material provoca deflexiones de orientación. Esto es similar a la de la contracción diferencial. Se resaltan los métodos para influir en esta deflexión aparte de seleccionar otro material.
- Cambiar las condiciones de moldeado
- Cambiar la posición de la entrada
- Cambiar el espesor de la pieza
