Añada un canal al bebedero que creó en la tarea anterior.
Antes de insertar un canal, debe especificar las propiedades del canal.
- Haga clic en
y seleccione
Propiedades del canal en el menú desplegable Predeterminados. Aparece el panel Propiedades del canal. - Seleccione Frío en la lista desplegable Tipo de canal y Circular en la lista desplegable Forma del canal.
- Introduzca un Diámetro (1) de 4 mm y haga clic en Aceptar, o en Cerrar si ya se había introducido previamente 4.
- Haga clic en y seleccione
Tamaño de la cuadrícula en el menú desplegable Predeterminados. Aparece el panel Definir cuadrícula. - Introduzca 5 mm en el cuadro de texto Tamaño de la cuadrícula y haga clic en Aceptar, o en Cerrar si ya se había introducido previamente 5. La cuadrícula no aparecerá hasta el paso 8.
- Haga clic en
y elimine la selección de Cuadro delimitador en el menú desplegable Visibilidad de objetos. El cuadro delimitador se elimina del contorno del modelo, lo que facilita la creación del canal. - Haga clic en
. Aparece el panel Crear canal, y se muestra el molde con una cuadrícula superpuesta. - Rote y haga zoom para ampliar el modelo de modo que la base del bebedero y el punto de inyección estén visibles.
- Asegúrese de que las casillas Mostrar cuadrícula y Ajustar a la cuadrícula de la parte inferior del panel Crear canal estén seleccionados.
- Usando la herramienta Seleccionar, haga clic en la base del bebedero y arrastre el puntero fuera del bebedero. Aparece una delgada línea amarilla que termina en una pequeña esfera amarilla. Esta esfera indica el final del canal. Dado que la opción Ajustar a la cuadrícula del diálogo Crear canal está seleccionada, la esfera se ajustará a la intersección de la cuadrícula más cercana.

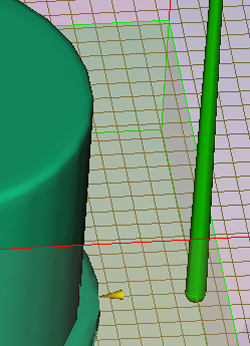

- Haga clic en la intersección de la cuadrícula que se ilustra.
- Haga clic con el botón secundario en el panel Gráficos y seleccione Finalizar creación de canal en el menú. Se ha creado el canal.
En la siguiente tarea creará la entrada.
