Utilice la extensión de Revit de Advance Steel para transferir un gran número de elementos entre Revit y Advance Steel (por ejemplo, niveles, vigas de acero, pletinas, madera, elementos de hormigón, rejillas, algunos elementos de unión y algunas características de pletina y de viga).
Advance Steel está diseñado para los ingenieros estructurales y proveedores de acero, quienes necesitan una aplicación de detalles de acero fácil de usar. Advance Steel ofrece opciones de detalle y modelado dedicadas que ayudan al usuario a aumentar la productividad durante sus creaciones de proyectos ahorrando tiempo gracias a los procesos automáticos de adición de detalles y documentación (listas de materiales).
La principal finalidad de la extensión de Revit de Advance Steel es importar el modelo estructural (vigas, pilares, pletinas, elementos estructurales de hormigón) desde otro software a Advance Steel para generar automáticamente datos de fabricación.
Formatos de archivo transferidos

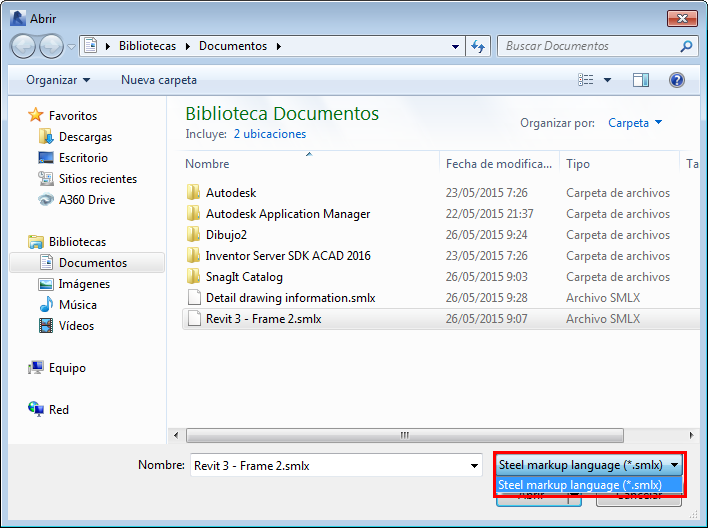

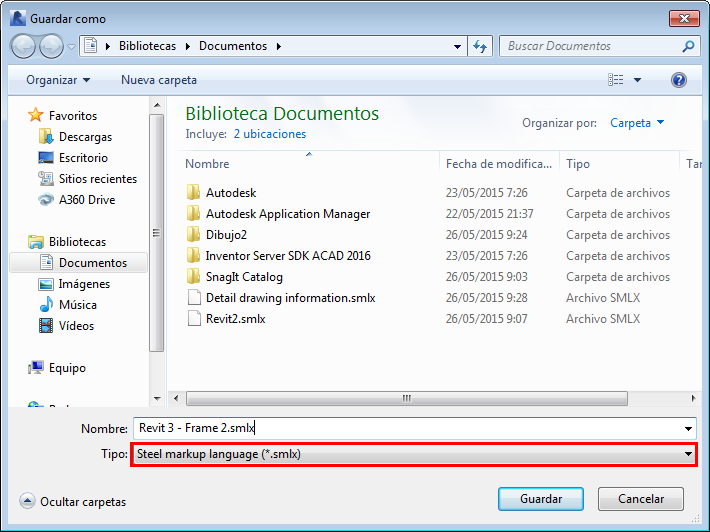

El formato .smlx es el principal formato utilizado por la extensión; otros formatos compatibles son IFC, CIS/2, PSS, SDNF.
Elementos transferidos (.smlx)
Puede transferir un gran número de elementos desde/a Revit a/desde Advance Steel, como niveles, vigas de acero, pletinas, madera, elementos de hormigón, rejillas, algunos elementos de unión, algunas características de viga y algunascaracterísticas de pletina. Todas las transferencias de elementos dependen de la extensión de operación y las limitaciones de cada aplicación (Revit y Advance Steel). Para obtener más información sobre los elementos transferidos, consulte la siguiente tabla:
| CLASE | TIPO DE OBJETO | DE REVIT A ADVANCE STEEL | DE ADVANCE STEEL A REVIT |
|---|---|---|---|
| General | Nivel |
|
|
| Rejilla | X | X | |
| Vigas de acero | Viga |
|
|
| Pilar |
|
|
|
| Viga compuesta | X |
|
|
| Viga soldada | X |
|
|
| Viga con estrechamiento | N/D |
|
|
| Viga curva |
|
|
|
| Viga poligonal | N/D |
|
|
| Viga plegada | N/D | X | |
| Viga de aluminio | X |
|
|
| Pletinas | Pletina rectangular |
(AS-Revit-AS)
|
|
| Pletina poligonal |
(AS-Revit-AS)
|
|
|
| Pletina circular |
(AS-Revit-AS)
|
|
|
| Pletina plegada | N/D |
|
|
| Pletina plegada curvada | N/D |
|
|
| Pletina plegada cónica | N/D |
|
|
| Madera | Viga de madera |
|
|
| Elementos de hormigón | Muro |
|
|
| Muro poligonal |
|
|
|
| Losa |
|
|
|
| Losa poligonal |
|
|
|
| Viga de hormigón |
|
|
|
| Viga curva de hormigón |
|
|
|
| Pilar de hormigón |
|
|
|
| Zapata aislada |
|
|
|
| Zapata continua |
|
|
|
| Rejilla | Rejilla estándar | N/D |
|
| Rejilla de barra | N/D |
|
|
| Rejilla variable, rectangular | N/D |
|
|
| Rejilla variable, poligonal | N/D |
|
|
| Elementos de unión | Tornillos | X | X |
| Anclajes | X | X | |
| Entramados de arriostramiento | X | X | |
| Soldaduras | N/D | X | |
| Agujeros |
(AS-Revit-AS)
|
(solo en pletinas)
|
|
| Características de vigas | Acortar |
|
X |
| Contorno |
|
X | |
| Recortar | N/D | X | |
| Preparativos de soldadura | N/D | X | |
| Corte de esquina | N/D | X | |
| Recortar (desde Revit) |
(solo acortar)
|
N/D | |
| Características de pletina | Acortar | N/D |
|
| Contorno | N/D |
(solo poligonal)
|
|
| Preparativos de soldadura | N/D | X | |
| Corte de esquina | N/D |
|
|
| Resultados del análisis estructural | Torsor (N,V,M) |
|
X |
Leyenda:
: presente en la aplicación de origen, se importa a la aplicación de destino (límite).
X: presente en la aplicación de origen, NO se importa a la aplicación de destino.
N/D: NO está disponible en la aplicación de origen.
(AS-Revit-AS): transferencia de Advance Steel a Revit y de nuevo a Advance Steel
Pletinas
Las pletinas de Advance Steel se importan a Revit como familias de pletinas.
Para importar pletinas en Revit, tiene que las siguientes acciones en el menú Configuración:

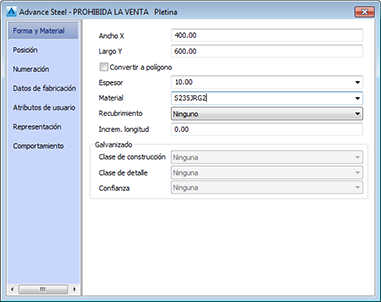

- Active la opción Import plates.

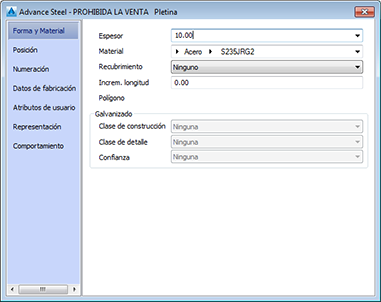

- Anule la selección de Import only structural elements (p. ej., vigas, pilares, arriostramientos...).
Estas pletinas se vuelven a importar a Advance Steel como objetos de pletina.

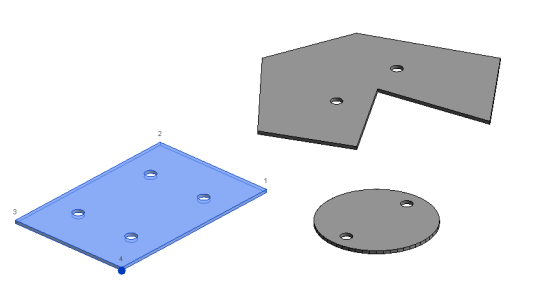

En las imágenes a continuación se muestra un modelo en Advance Steel que contiene una pletina circular, poligonal y rectangular. El modelo se transfirió a Revit y a continuación se volvió a enviar a Advance Steel mediante .smlx. Las pletinas se importan a Advance Steel como objetos de pletina.

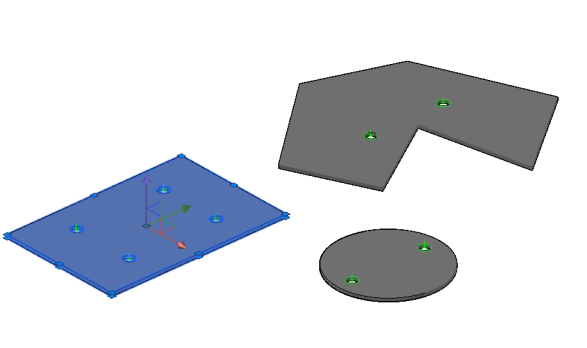

| Modelo de Advance Steel |
|

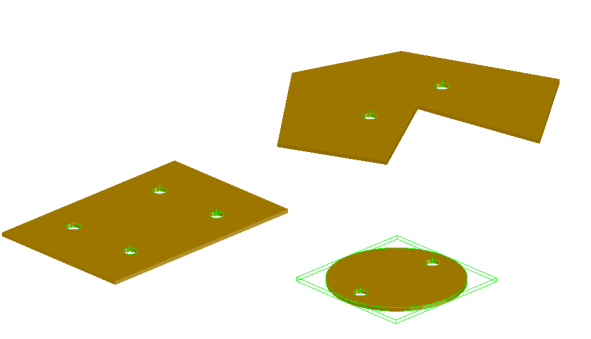

| Modelo de Revit |
|
| Modelo de Advance Steel (importado mediante .smlx) |
|
Vigas
Las vigas (rectas o curvas) se transfieren entre Revit y Advance Steel. En Revit, estos objetos se importan como vigas estructurales. En Advance Steel se importan como vigas.
Las posiciones de punto inicial y punto final se conservan.

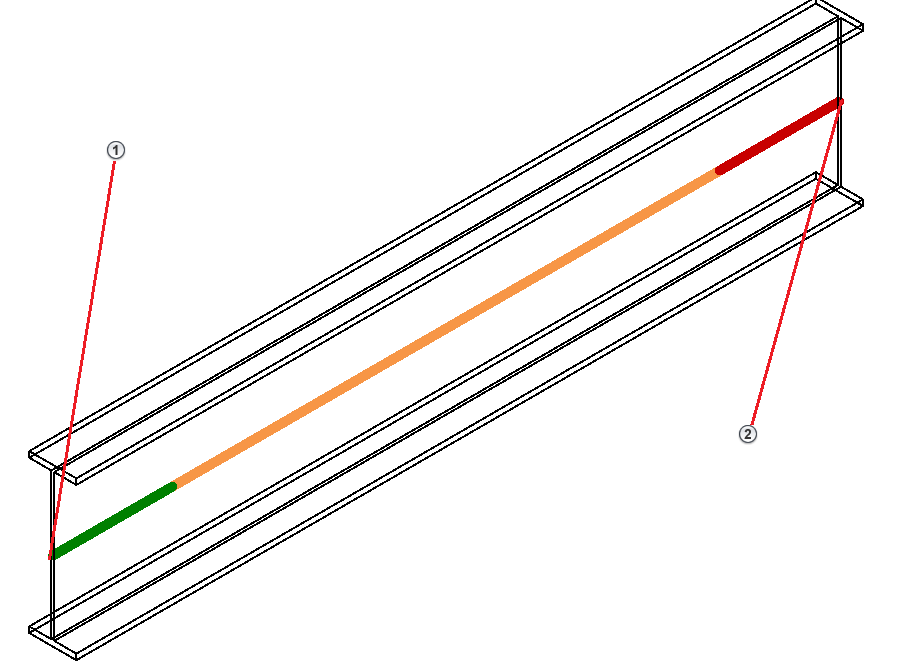

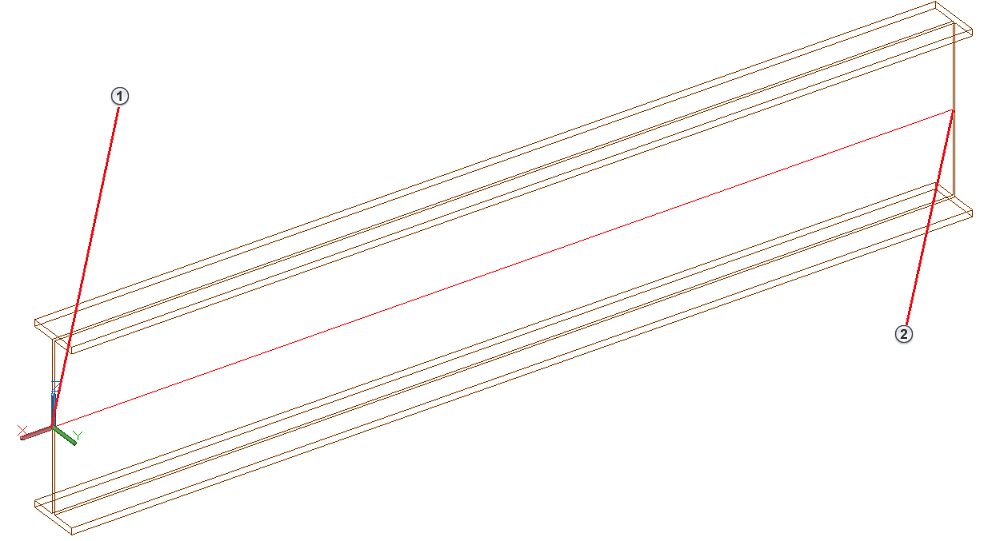

En las imágenes siguientes se muestra una transferencia de viga de Advance Steel a Revit.
| Advance Steel | Revit |
|
|
- Punto inicial
- Punto final
Pilares
Los pilares se transfieren en Revit como pilares estructurales, "Inclinado - Controlado por punto final", independientemente del ángulo en el modelo de Advance Steel.En Advance Steel se importan como pilares y tienen la función de modelo definida como "Pilar".

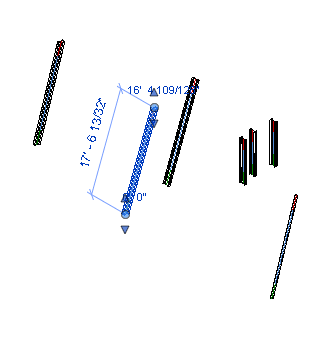

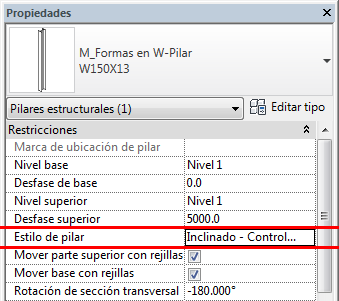

En las imágenes siguientes se muestra un modelo en Advance Steel que contiene varios pilares inclinados y verticales. El modelo se transfirió a Revit, donde los pilares se importaron con el Estilo de pilar "Inclinado - Controlado por punto final".
| Advance Steel | Revit |
|
|
Transferencia de objetos y conexiones
Una conexión de acero es un montaje de objetos y cortes que une dos o varias barras de acero (es decir, una conexión entre un pilar y una viga).

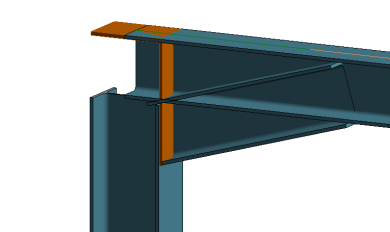

En las imágenes siguientes se muestra un ejemplo de las juntas más transferidas, donde se explica cómo se transfiere cada tipo de objeto en Revit (es decir, una pletina se creará, pero en cambio un tornillo o una muesca de viga no, etc.).
| ADVANCE STEEL | REVIT |
Ángulo de delimitación |
 |
Pletina de arriostramiento |
 |
Pletina final de momento |
 |
Alma de vértice |
 |
