Mapee elementos durante transferencias de secciones SMLX entre Advance Steel y Revit mediante bases de datos de mapeado.
La base de datos de mapeado es GTCMapping2016.mdb y se puede encontrar en C:\ProgramData\Autodesk\Advance\Data. La base de datos se instala en una carpeta Program Data; es posible acceder a ella y editarla con cualquier editor de base de datos (por ejemplo, Microsoft Access). El editor Tabla de herramientas de administración también ofrece algunas opciones de edición (modificar líneas nuevas, editarlas).
La base de datos contiene tablas relacionadas con la transferencia SMLX, el mapeado KISS, la conversión PRF y la conversión de pernos para el formato CIS2. Admite la definición de mapeado para perfiles, rotación de perfiles, pernos y materiales.
.
El mapeado puede ser:
- Mapeado individualizado, donde cada tamaño de sección se mapea de forma individual.

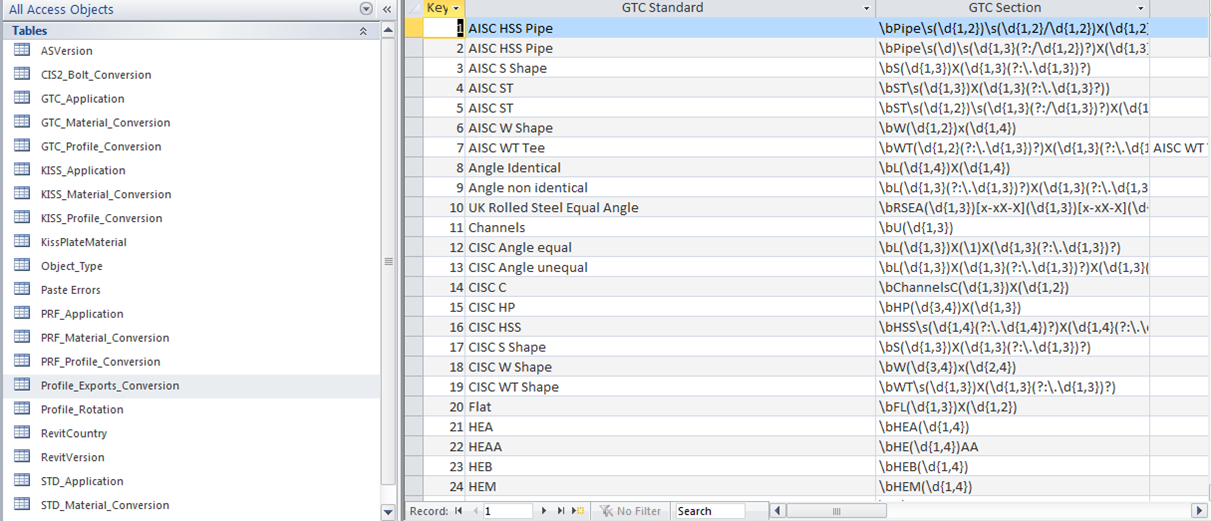

- Mapeado basado en reglas, donde una determinada regla (mediante el uso de tokens) permitirá el mapeado de toda una clase en una línea de definición.
La versión actual de la extensión de Revit de Advance Steel contiene el mapeado para las secciones más utilizadas de las bibliotecas de Revit de los EE. UU., el Reino Unido y Australia.
Todos los mapeados manuales solicitados por Advance Steel o Revit durante la importación se guardan en la base de datos para su uso posterior como mapeado individualizado.

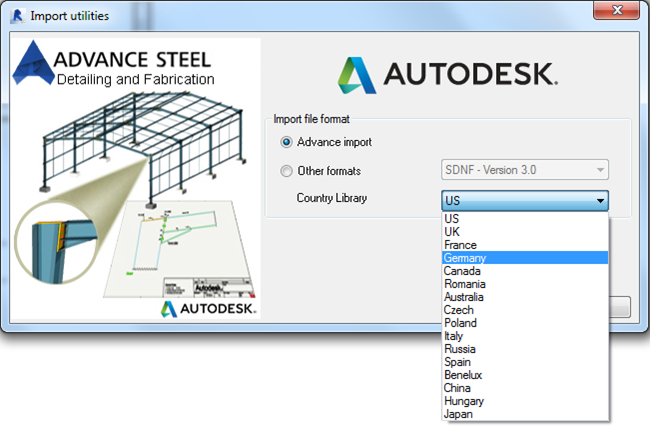

La configuración del mapeado puede establecerse para que dependa del país; esto permite seleccionar el mapeado de país específico durante la importación o exportación.
