Utilice el mecanismo que implica el mapeado de secciones individualizado entre la familia de Revit y la tabla de Advance Steel, y entre el tipo de perfil de Revit y el nombre de sección de Advance Steel para obtener resultados más precisos y coherentes.
La extensión de Revit de Advance Steel 2016 utiliza un nuevo sistema de mapeado. Este nuevo mecanismo utiliza un mapeado individualizado entre la familia de Revit y la tabla de Advance Steel, así como entre el Tipo de perfil de Revit y SectionName de Advance Steel.
Revit 2016 contiene familias recién creadas, de acuerdo con las normas más recientes, para los siguientes países:
- EE. UU., imperial (AISC 14.1)
- EE. UU., métrico (AISC 14.1)
- Canadá (formas CISC)
- Reino Unido (Norma inglesa)
El nombre entre paréntesis representa el nombre de la carpeta en la que se almacenan las nuevas familias en cada carpeta de país. Las familias se pueden encontrar en las carpetas Armazón estructural y Pilares estructurales de cada uno de los países mencionados.

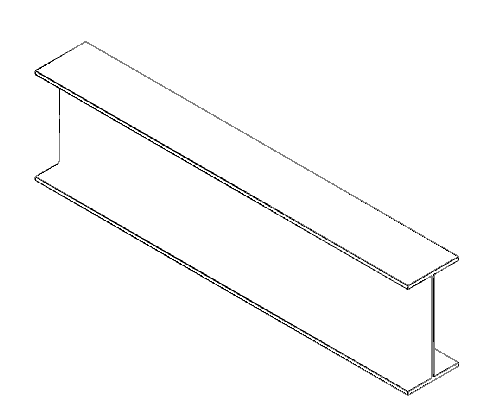

Estas familias contienen dos parámetros recién creados:
-

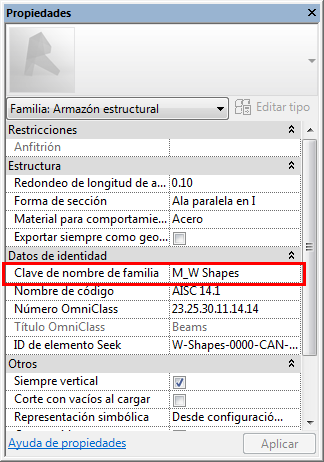

Clave de nombre de familia
-
Clave de nombre de sección
El parámetro Clave de nombre de familia se mapea de forma individualizada al Nombre de tabla de Advance Steel. Este parámetro se almacena en la familia.

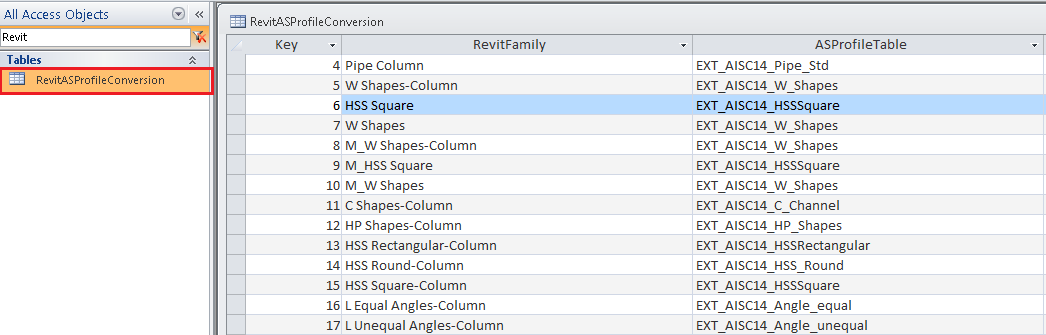

También hay una tabla nueva dentro de AstorProfiles2016.mdb , denominada RevitASProfileConversion . Esta tabla almacena el mapeado entre la Clave de nombre de familia de Revit y la Tabla de perfiles de Advance Steel.
El parámetro clave Nombre de sección se mapea de forma individualizada al valor SectionName de un perfil en Advance Steel. Este parámetro se almacena en la familia.
La extensión extrae (FamilyNameKey, RFAFilePath, RFAFileDate) de todas las familias de Revit de una ruta especificada y, a continuación, genera un archivo .xml, que se utilizará más adelante en la importación.
- El archivo de índice se crea la primera vez que se inicia la extensión.

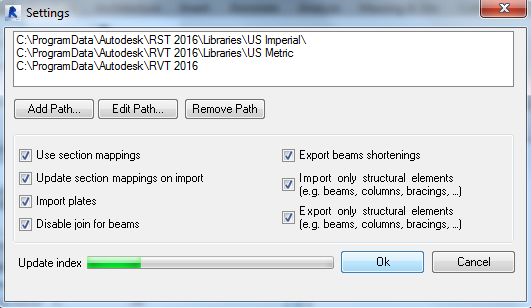

- Al añadir una nueva ruta, todas las familias de la ruta se indexan. Aparece una barra de progreso para notificarlo.
- Al eliminar una ruta, el índice se actualiza.
El antiguo mecanismo que utiliza las tres tablas (GTC_Profile_Conversion, Profile_Exports_Conversion, Profile_Rotation) de GTCMapping2016.mdb sigue presente y se utiliza como una opción secundaria, cuando el nuevo mecanismo no puede mapear un perfil.
