Identificar los segmentos de inicio y fin de pilares y elementos de estructura

Puede especificar diferentes colores, grosores de línea o patrones para los segmentos de inicio y fin de los pilares, las vigas o las tornapuntas de un modelo analítico.

1. En el Navegador de proyectos, abra una vista de plano analítica.
2. Haga clic en la ficha Gestionargrupo Configuración (Estilos de objeto).
3. Haga clic en la ficha Objetos de modelo analítico del cuadro de diálogo Estilos de objeto.
4. Expanda la categoría de elementos analíticos requerida.
5. Especifique valores de Color de línea, Grosor de línea y Patrón de línea para los parámetros Segmento de inicio y Segmento de fin del elemento analítico (para Pilares analíticos verá Segmento superior y Segmento de base).
6. Haga clic dos veces en Aceptar para aceptar y aplicar las especificaciones de colores.
7. Haga clic en la ficha Gestionar grupo Configuración (Configuración estructural).
8. Haga clic en la ficha Configuración de modelo analítico.
9. En Visibilidad de modelo analítico, seleccione Diferenciar extremos de elementos analíticos lineales.

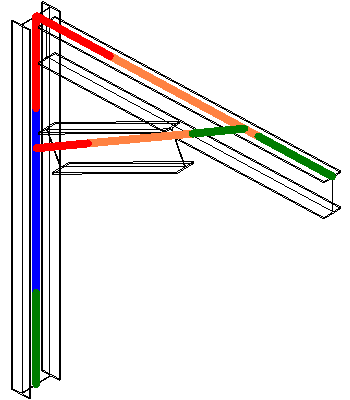

En el siguiente ejemplo, los segmentos de inicio y superiores se han definido como rojos. Los segmentos de fin y base se han definido como verdes.
