Modificar un modelo analítico

Utilice la herramienta Ajuste analítico para preparar el modelo analítico para diversas aplicaciones de análisis.

1. Haga clic en la ficha Analizargrupo Herramientas de modelo analítico (Ajuste) para ajustar manualmente el modelo analítico.

   El área de dibujo muestra un modo de edición en el que se muestran atenuados los elementos que no son analíticos. Los elementos de modelo analítico lineales y de superficie se pueden manipular directamente.

2. En el área de dibujo, puede mover y ajustar los modelos analíticos mediante el forzado de cursor a la geometría, nodos, rejillas y planos de referencia del modelo analítico. Las técnicas de modificación se indican a continuación.
   • Elementos lineales. Los elementos de modelo analítico lineales se pueden manipular directamente mediante los nodos analíticos situados en ambos extremos.


     Haga clic en un nodo para que se muestre un control 3D con el que desplazar el extremo del modelo en el sistema de coordenadas local.



     Pulse la barra espaciadora para utilizar el control con el sistema de coordenadas global.



     Mueva y ajuste los nodos analíticos mediante forzado de cursor a la geometría del modelo analítico. Si coloca un nodo en una ubicación en la que no se puede hospedar, se mantendrá un desfase con la línea de ubicación de elementos.

   • Elementos de superficie (suelos y losas ). Los elementos de modelo analítico de superficie se pueden manipular directamente a través de los nodos y bordes en el plano del modelo analítico.


     Haga clic sobre un nodo para revelar los controles 2D. Arrastre el nodo según sea necesario.



     Seleccione un borde con la tecla Tab para mostrar sus controles 2D. Arrastre el borde según sea necesario.


     Consejo: Pulse la barra espaciadora para pasar los controles 2D del sistema de coordenadas local al global. Están disponibles los siguientes tres sistemas de coordenadas: local en relación con el borde adyacente del nodo, local en relación con el otro borde adyacente del nodo y global.

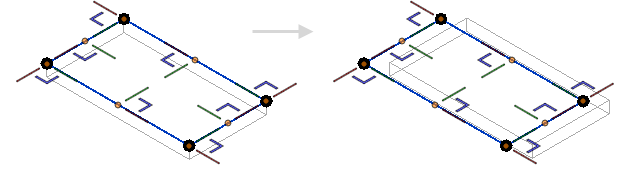

   • Mover el modelo. Cambie la posición de la forma del modelo mediante la herramienta Mover o haga clic y arrastre un borde para desplazar el modelo.

3. Haga clic en la ficha Analizar grupo Editar modelo analítico (Finalizar) para salir del modo de edición analítico y guardar los cambios en el modelo analítico o (Cancelar) para salir sin guardar los cambios.
   Nota: Si se modifica el modelo analítico, sus parámetros de Alineación analítica especificarán Ajustado manualmente.
