A medida que se añade geometría a una familia de componentes, se debe restringir la geometría en relación con la estructura paramétrica creada previamente.
Para obtener resultados óptimos, los bocetos de geometría deben restringirse a los planos de referencia que controlan las relaciones paramétricas.

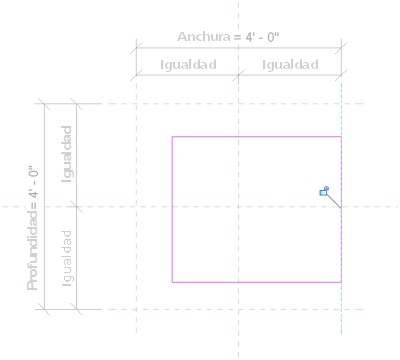

- Use la herramienta Alinear y seleccione el plano de referencia y la línea de boceto específicos para establecer la restricción.
- Cuando aparezca en pantalla el símbolo de bloqueo, haga clic en él para bloquear la restricción.
Para restringir el boceto de una pieza de geometría durante la creación:
Si la restricción está etiquetada, el parámetro creado a partir de la restricción permitirá el ajuste de la geometría con los cambios en el parámetro.
